Finoo.id – √ Apa itu Directional Control Valves? Fungsi dan Jenisnya. Directional control valves adalah komponen penting dalam sistem hidrolik dan pneumatik yang berfungsi untuk mengatur arah aliran fluida dalam suatu rangkaian. Dengan kemampuan untuk mengalihkan aliran fluida ke berbagai silinder atau aktuator, valve ini memainkan peran krusial dalam mengendalikan pergerakan mesin dan peralatan. Pemahaman yang mendalam tentang directional control valves sangat penting, terutama bagi para insinyur dan teknisi yang bekerja di industri otomotif, manufaktur, dan konstruksi, di mana efisiensi dan presisi sangat dibutuhkan.
Dalam artikel ini, kita akan membahas berbagai fungsi dari directional control valves serta jenis-jenisnya yang umum digunakan. Kami akan menjelaskan cara kerja valve ini, serta aplikasi praktisnya dalam berbagai sistem, mulai dari pengendalian gerakan sederhana hingga aplikasi yang lebih kompleks. Dengan pemahaman yang jelas tentang directional control valves, pembaca diharapkan dapat lebih menghargai peran vital komponen ini dalam mendukung operasi sistem hidrolik dan pneumatik secara efektif dan efisien.
Apa itu Directional Control Valves?

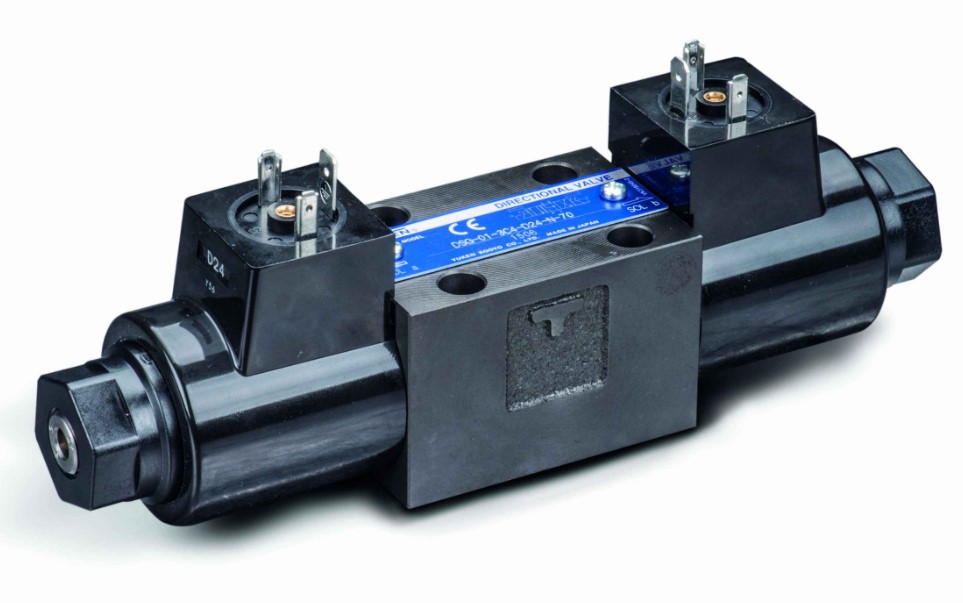

Directional Control Valve (katup kontrol arah) adalah perangkat yang sangat penting dalam sistem hidrolik yang berfungsi untuk mengatur arah aliran fluida. Dengan mengubah arah aliran, katup ini dapat mengarahkan fluida ke berbagai silinder atau aktuator dalam suatu sistem, memungkinkan kontrol yang tepat atas pergerakan dan fungsi mesin. Misalnya, dalam aplikasi hidrolik, katup ini bisa mengalirkan fluida ke silinder yang berbeda untuk memindahkan beban berat atau melakukan tindakan tertentu sesuai kebutuhan. Hal ini menjadikan directional control valves sebagai komponen vital dalam menjaga efisiensi dan kinerja sistem hidrolik.
Katup kontrol arah tersedia dalam berbagai tipe dan konfigurasi, masing-masing dirancang untuk memenuhi kebutuhan spesifik aplikasi tertentu. Tipe-tipe umum termasuk katup dua posisi, empat posisi, dan katup dengan berbagai jumlah saluran, seperti katup 3/2 atau 5/2. Setiap tipe memiliki cara kerja dan fungsi yang berbeda, sehingga penting bagi pengguna untuk memilih katup yang sesuai dengan sistem mereka. Karena fungsinya yang krusial, directional control valves sering dicari dan digunakan dalam berbagai industri, termasuk otomotif, konstruksi, dan manufaktur, untuk meningkatkan performa dan kekalianlan sistem hidrolik secara keseluruhan.
Apa Fungsi Directional Control Valve?
Directional control valve memiliki fungsi utama sebagai pengatur arah aliran fluida dalam sistem hidrolik. Dengan mengontrol aliran fluida, komponen ini dapat memulai dan menghentikan proses kerja, serta mengalirkan fluida dengan kecepatan yang diinginkan. Ini sangat penting dalam aplikasi yang melibatkan aktuator hidrolik, seperti silinder hidrolik atau motor hidrolik, yang memerlukan aliran fluida yang tepat untuk beroperasi dengan efisien. Sebagai contoh, ketika sebuah silinder hidrolik diaktifkan, directional control valve mengalirkan fluida ke silinder tersebut, sehingga memungkinkannya bergerak ke posisi yang diinginkan. Sebaliknya, untuk menghentikan gerakan, katup ini dapat memblokir aliran fluida dengan cepat, mencegah silinder bergerak lebih jauh.
Selain itu, directional control valve juga berfungsi untuk mempercepat atau memperlambat aliran fluida, memungkinkan kontrol yang lebih baik atas kecepatan dan kekuatan gerakan. Dengan menggunakan katup ini, operator dapat menyesuaikan kinerja mesin dengan lebih presisi, yang penting dalam aplikasi industri di mana toleransi sangat ketat. Sebagai contoh, dalam proses fabrikasi atau pengolahan material, kemampuan untuk mengatur kecepatan gerakan aktuator sangat berpengaruh terhadap hasil akhir produk. Dengan demikian, penggunaan directional control valve tidak hanya meningkatkan efisiensi sistem hidrolik tetapi juga memberikan fleksibilitas dalam pengoperasian, memungkinkan penyesuaian yang cepat dan tepat sesuai kebutuhan.
Jenis Directional Control Valve
Jenis directional control valve dapat dilihat dari struktur & karakteristiknya yaitu sebagai berikut:
1. Berdasarkan Penggerak
Directional control valve dapat diklasifikasikan berdasarkan jenis penggeraknya, yang berpengaruh terhadap cara valve dioperasikan dan dikendalikan. Terdapat beberapa jenis penggerak yang umum digunakan, antara lain tuas manual, hidraulik, pneumatik, dan solenoid (elektrik). Katup dengan penggerak manual biasanya digunakan dalam aplikasi sederhana, di mana operator dapat secara langsung mengontrol aliran fluida dengan menggunakan tuas.
Sementara itu, directional control valve yang digerakkan secara hidraulik atau pneumatik biasanya digunakan dalam aplikasi yang memerlukan kecepatan dan presisi lebih tinggi, memungkinkan sistem untuk beroperasi secara otomatis. Katup solenoid/elektrik menawarkan solusi yang efisien untuk kontrol jarak jauh dan otomatisasi, di mana sinyal listrik digunakan untuk mengatur posisi katup, meningkatkan kekalianlan dan responsivitas sistem.
2. Berdasarkan Cara Kerjanya (Simple Spool Directional Control Valve)
Selain penggerak, directional control valve juga dapat dibedakan berdasarkan cara kerjanya. Salah satu jenis yang paling umum adalah simple spool directional control valve. Valve ini berfungsi untuk mengarahkan aliran oli ke berbagai bagian dalam sistem hidrolik, tergantung pada posisi spool valve.
Spool ini berfungsi sebagai elemen pengatur yang bergerak untuk membuka atau menutup saluran aliran, sehingga menentukan ke mana fluida akan mengalir. Dengan desain yang sederhana namun efektif, valve ini sering digunakan dalam aplikasi yang memerlukan pengaturan aliran yang jelas dan terarah, seperti pada mesin konstruksi dan peralatan industri.
3. Open Center Directional Control Valve
Open center directional control valve adalah jenis katup lainnya yang memiliki saluran khusus yang memungkinkan aliran inlet kembali ke tangki saat valve berada dalam posisi netral. Desain ini memberikan keuntungan dengan memungkinkan pompa bekerja lebih efisien dan mengurangi tekanan yang terjadi dalam sistem hidrolik. Ketika valve dalam posisi netral, aliran kembali ke tangki memungkinkan fluida untuk bersirkulasi tanpa membebani sistem.
Meskipun demikian, rancangan ini juga memiliki kelemahan, yaitu adanya sedikit waktu tunda saat valve mulai dibuka untuk menaikkan tekanan dalam sistem. Hal ini dapat menyebabkan reaksi yang lambat dalam sistem yang memerlukan kontrol waktu yang tepat, sehingga penting untuk mempertimbangkan aplikasi spesifik sebelum memilih jenis katup ini.
4. Closed Center Valve
Closed center valve, di sisi lain, tidak memiliki jalur lewat dan menutup semua aliran minyak ke valve ketika spool berada dalam posisi netral atau tengah. Jenis valve ini biasanya menggunakan pompa variabel displacement, di mana aliran sistem saat dalam posisi netral tidak ada, dan pompa berada dalam posisi “cut off” atau “standby”. Keunggulan utama dari closed center valve adalah pengendalian valve inlet dan outlet yang independen, memberikan fleksibilitas lebih dalam pengaturan aliran.
Desain ini memungkinkan operator untuk mengontrol aliran fluida dengan lebih presisi, terutama dalam aplikasi yang memerlukan respon cepat dan efisiensi tinggi. Gambar yang menunjukkan jenis valve spool mobile yang tertutup menggambarkan bagaimana aliran dikendalikan dengan baik dalam berbagai situasi. Sementara itu, multiple spool open center valve dapat dilihat dengan saluran lewat yang berada di tengah; dalam posisi netral, aliran minyak diarahkan sesuai pengaturan tekanan ke bagian valve berikutnya.
Pada gambar tersebut, valve di sebelah kiri berada dalam posisi netral, mengalirkan minyak sesuai dengan pengaturan tekanan. Valve di tengah menunjukkan aliran saat digerakkan ke saluran B, dan valve di sebelah kanan mengarahkan minyak ke saluran A, menggambarkan fleksibilitas dan kontrol yang ditawarkan oleh berbagai jenis directional control valves.
Prinsip Kerja Directional Control Valves
Directional Control Valve digunakan dalam sistem pneumatik untuk mengarahkan atau menghentikan aliran udara bertekanan atau oli ke peralatannya. Katup ini merupakan salah satu elemen yang paling umum digunakan dalam sistem pneumatik dan dapat diterapkan untuk berbagai aplikasi, seperti menggerakkan silinder, mengendalikan katup industri yang lebih besar, atau mengoperasikan alat udara. Katup ini biasanya memiliki dua atau lebih port, masing-masing memenuhi fungsi sirkuit yang berbeda. Fungsi dan perilaku katup sering kali dilambangkan dengan simbol, meskipun simbol tersebut tidak menggambarkan konstruksi fisik katup. Katup kontrol arah dapat dioperasikan dengan berbagai cara, termasuk penggerak manual atau solenoida. Artikel ini akan memfokuskan perhatian pada katup solenoid arah yang digunakan dalam sistem pneumatik.
Katup solenoida pneumatik umumnya dirancang dengan menggunakan sistem spool. Mereka terdiri dari bodi aluminium dengan saluran silinder, di mana port-port katup yang berbeda terhubung ke silinder. Kumparan yang geser di dalam silinder memiliki beberapa segel yang terletak di sepanjang panjangnya. Dengan menggeser spool bolak-balik melalui silinder, port yang berbeda dapat dibuka atau ditutup, memungkinkan aliran udara. Namun, menciptakan penyegelan yang sepenuhnya kedap udara dalam desain spool adalah tantangan yang sulit. Oleh karena itu, katup solenoida pneumatik biasanya memiliki kebocoran internal yang sangat kecil, meskipun dianggap dapat diterima. Dengan katup jenis ini, aliran udara dapat berlangsung ke dua arah, yang dikenal sebagai operasi dua arah.
Kekuatan yang diperlukan untuk menggerakkan spool relatif kecil, karena tekanan udara hanya memiliki pengaruh terbatas terhadap gaya yang dibutuhkan. Selain itu, gaya pegas pada katup mono stabil juga tergolong kecil. Akibatnya, solenoida umumnya mengkonsumsi daya yang rendah. Sebagian besar katup dioperasikan dengan cara pilot, yang berarti gaya solenoida yang diperlukan bahkan lebih sedikit. Operasi pilot (atau operasi tidak langsung) mengacu pada penggunaan tekanan udara untuk menggerakkan katup, yang dikendalikan oleh solenoida. Dalam desain ini, solenoida perlu menghasilkan gaya yang jauh lebih rendah dibandingkan dengan gaya yang dihasilkan oleh tekanan udara. Katup dapat diujicobakan secara internal atau eksternal. Katup yang diuji secara internal menggunakan tekanan dari saluran masuk untuk mengoperasikan katup, sedangkan katup yang diuji secara eksternal menggunakan saluran terpisah untuk operasi pilot. Katup yang diuji secara internal memerlukan tekanan diferensial tertentu, biasanya antara 0,1 hingga 1,5 bar, untuk berfungsi dengan baik. Jika tekanan terlalu rendah, katup tidak akan beralih status meskipun solenoida diaktifkan, sehingga katup ini tidak cocok untuk digunakan dalam sistem tekanan rendah atau aplikasi vakum.
Ada kalanya insinyur mempertanyakan apakah katup solenoida pneumatik dapat digunakan dengan media lain, seperti air atau minyak. Jawaban singkatnya adalah bahwa penggunaan tersebut tidak disarankan. Banyak katup solenoida pneumatik dirancang untuk beroperasi secara internal dengan mengeluarkan udara dalam jumlah minimal yang diperlukan untuk menggerakkan katup. Sementara sedikit kebocoran udara ke lingkungan mungkin dapat diterima dalam banyak aplikasi, hal ini tidak berlaku untuk air, oli, atau jenis media lainnya. Selain itu, bahan-bahan yang digunakan dalam pembuatan katup biasanya dioptimalkan untuk udara. Umumnya, katup terbuat dari aluminium dengan segel NBR atau HNBR. Penggunaan media lain selain udara dapat menyebabkan korosi atau reaksi kimia yang merugikan, berpotensi memperpendek umur katup tersebut.
BACA JUGA :
- √ Apa Itu Pressure Relief Valve? Fungsi dan Cara Kerjanya
- √ Perbedaan Gate Valve dan Knife Gate Valve Dalam Sistem Perpipaan
- √ Apa Itu Gate Valve? Fungsi, Cara Kerja & Aplikasinya
- √ Apa Itu Knife Gate Valve? Fungsi, Prinsip Kerja & Aplikasinya
Penutup
Dalam dunia sistem hidrolik dan pneumatik, Directional Control Valves memegang peranan yang sangat penting. Dengan kemampuannya untuk mengatur arah aliran fluida, katup ini tidak hanya meningkatkan efisiensi operasi tetapi juga memberikan kontrol yang presisi dalam berbagai aplikasi industri.
Berbagai jenis directional control valves, seperti yang berdasarkan penggerak dan cara kerjanya, memungkinkan pengguna untuk memilih solusi yang paling sesuai dengan kebutuhan spesifik mereka.
Dengan pemahaman yang mendalam mengenai fungsi dan jenis-jenis katup kontrol arah, pengguna dapat mengoptimalkan sistem mereka untuk mencapai performa yang lebih baik dan mengurangi risiko kegagalan sistem.
Penggunaan katup yang tepat akan berkontribusi pada kekalianlan dan efisiensi sistem, yang pada akhirnya mendukung produktivitas dan keberlangsungan operasional.
Oleh karena itu, penting bagi para insinyur dan teknisi untuk terus mengeksplorasi dan memahami teknologi terbaru dalam pengendalian aliran, demi menciptakan sistem yang lebih inovatif dan efisien.
Demikianlah artikel finoo.id yang membahas tentang √ Apa itu Directional Control Valves? Fungsi dan Jenisnya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
