Finoo.id – √ Apa itu Sensor Ultrasonic HC SR04? Cara Kerja & Karakteristiknya. Sensor Ultrasonic HC-SR04 adalah salah satu jenis sensor yang banyak digunakan dalam proyek elektronik dan robotika untuk mengukur jarak dengan akurasi tinggi. Sensor ini bekerja dengan memancarkan gelombang ultrasonik dan menghitung waktu yang dibutuhkan gelombang tersebut untuk kembali setelah memantul dari objek. Berkat kekalianlannya dalam mendeteksi jarak tanpa terpengaruh oleh warna atau cahaya objek, HC-SR04 menjadi pilihan populer bagi para pengembang perangkat keras dan hobiis elektronika.

Artikel ini akan membahas secara mendalam mengenai apa itu Sensor Ultrasonic HC-SR04, cara kerjanya, serta karakteristik yang membedakannya dari jenis sensor lainnya. Dengan memahami prinsip kerja dan spesifikasi teknisnya, kalian akan dapat memanfaatkan sensor ini secara optimal dalam berbagai aplikasi, mulai dari robot penghindar halangan hingga sistem pengukur ketinggian otomatis. Mari kita telusuri lebih lanjut bagaimana HC-SR04 bekerja dan mengapa sensor ini sangat efektif dalam pengukuran jarak.

Apa itu Sensor Ultrasonic?

Sensor ultrasonik adalah perangkat yang memanfaatkan gelombang ultrasonik untuk mendeteksi keberadaan suatu objek dan mengukur jarak antara sensor dengan objek tersebut. Gelombang ultrasonik sendiri merupakan gelombang suara dengan frekuensi di atas 20.000 Hz, sehingga tidak dapat didengar oleh telinga manusia, namun dapat didengar oleh beberapa hewan seperti anjing, kelelawar, dan kucing. Sensor ini bekerja dengan mengubah besaran fisis berupa bunyi menjadi sinyal listrik, dan sebaliknya.

Gelombang ultrasonik dapat merambat melalui berbagai medium seperti zat cair, padat, dan gas. Di antara ketiga medium tersebut, zat cair menjadi penghantar terbaik untuk gelombang ultrasonik, menjadikannya ideal untuk aplikasi di lingkungan air. Inilah mengapa sensor ultrasonik banyak digunakan pada kapal selam dan peralatan pengukur kedalaman laut. Selain itu, sensor ini juga populer dalam berbagai aplikasi industri dan elektronik karena keakuratannya dalam mengukur jarak tanpa terpengaruh oleh warna atau cahaya objek.

Fungsi Sensor Ultrasonic

Sensor ultrasonik berfungsi untuk mendeteksi keberadaan objek dan mengukur jarak antara sensor dengan objek tersebut. Prinsip kerjanya didasarkan pada pemancaran gelombang ultrasonik yang akan dipantulkan kembali saat mengenai suatu benda. Sensor kemudian menghitung waktu tempuh gelombang dari saat dipancarkan hingga diterima kembali, sehingga jarak objek dapat dihitung secara akurat. Fungsi ini sangat berguna dalam berbagai aplikasi yang membutuhkan pengukuran jarak tanpa kontak fisik, terutama pada kondisi di mana cahaya atau warna objek tidak dapat dikalianlkan untuk deteksi.

Salah satu penerapan utama sensor ultrasonik adalah pada robot pemadam api dan robot obstacle avoidance, yang membutuhkan kemampuan untuk mendeteksi hambatan dan navigasi secara mandiri. Dalam robot pemadam api, sensor ini membantu robot dalam mendeteksi dinding atau halangan lain di jalurnya saat mencari sumber api. Sementara itu, pada robot obstacle avoidance, sensor ultrasonik digunakan untuk menghindari tabrakan dengan mengukur jarak ke objek di sekitarnya. Salah satu jenis sensor ultrasonik yang paling sering digunakan dalam aplikasi ini adalah HC-SR04. Sensor tipe ini populer karena harganya yang terjangkau, mudah digunakan, dan memiliki akurasi yang cukup tinggi dalam pengukuran jarak hingga 4 meter. Selain pada robot, sensor ultrasonik juga banyak digunakan dalam sistem parkir otomatis, alat pengukur ketinggian, dan berbagai aplikasi industri lainnya.

Mengenal Sensor Ultrasonic HC-SR04

HC-SR04 adalah sensor ultrasonik yang berfungsi untuk mengukur jarak antara sensor dengan penghalang di depannya. Meskipun memiliki prinsip kerja yang serupa dengan sensor PING, HC-SR04 berbeda dalam jumlah pin dan spesifikasi teknisnya. Pada sensor ini, konfigurasi pin dan desain tampilannya ditunjukkan pada gambar di bawah ini:

Fungsi Pin-pin HC-SR04

VCC (5V Power Supply): Pin ini berfungsi sebagai sumber tegangan positif untuk sensor.
Trig (Trigger/Penyulut): Digunakan untuk memicu pemancaran gelombang ultrasonik dari sensor.
Echo (Receive/Indikator): Pin ini mendeteksi sinyal pantulan gelombang ultrasonik yang dipantulkan oleh objek di depan sensor.
GND (Ground/0V Power Supply): Merupakan pin sumber tegangan negatif untuk melengkapi sirkuit daya sensor.

Sensor HC-SR04 terdiri dari dua komponen utama, yaitu ultrasonic transmitter dan ultrasonic receiver. Ultrasonic transmitter berfungsi untuk memancarkan gelombang ultrasonik dengan frekuensi 40 KHz. Ketika gelombang ini mengenai suatu objek, gelombang tersebut akan dipantulkan kembali dan ditangkap oleh ultrasonic receiver.

Waktu yang dibutuhkan oleh gelombang ultrasonik untuk melakukan perjalanan dari pemancar ke objek dan kembali ke penerima sebanding dengan dua kali jarak antara sensor dan objek yang memantulkan gelombang tersebut. Prinsip ini digunakan untuk menghitung jarak secara akurat, seperti yang ditunjukkan pada gambar di bawah ini:

Cara Kerja Sensor HC SR04

Prinsip pengukuran jarak menggunakan sensor ultrasonik HC-SR04 dimulai ketika pulsa trigger diberikan pada pin Trig. Setelah menerima pulsa ini, transmitter akan memancarkan gelombang ultrasonik. Pada saat yang sama, sensor menghasilkan output TTL dengan transisi naik, yang menkaliankan dimulainya perhitungan waktu pengukuran. Ketika gelombang ultrasonik tersebut memantul mengenai objek dan diterima kembali oleh receiver, pengukuran waktu dihentikan dengan menghasilkan output TTL transisi turun.

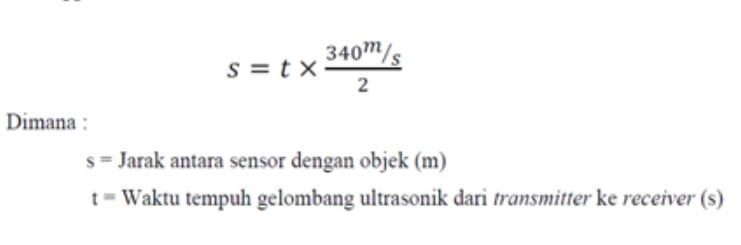

Jika waktu tempuh gelombang ultrasonik adalah t dan kecepatan suara di udara adalah 340 m/s, maka jarak antara sensor dan objek dapat dihitung menggunakan persamaan:

HC-SR04 dipilih sebagai sensor jarak dalam penelitian ini karena memiliki sejumlah keunggulan, seperti kinerja yang stabil dan pengukuran jarak yang akurat dengan ketelitian hingga 0,3 cm. Sensor ini mampu mengukur jarak maksimum hingga 4 meter dan minimum 2 cm. Selain itu, ukurannya yang ringkas dan kompatibilitas dengan level tegangan TTL membuatnya mudah digunakan dalam berbagai aplikasi.

Cara kerja sensor HC-SR04 dimulai dengan memberikan pulsa Low (0) saat modul diaktifkan. Setelah itu, pulsa High (1) diberikan pada pin Trig selama 10 μs untuk memicu pemancaran 8 gelombang ultrasonik dengan frekuensi 40 KHz. Selanjutnya, waktu dihitung sejak transisi naik pada pin Echo hingga terjadi transisi turun. Setelah waktu tempuh diketahui, persamaan di atas digunakan untuk menghitung jarak antara sensor dan objek. Diagram timing pengoperasian sensor HC-SR04 ditunjukkan pada gambar di bawah ini:

Aplikasi Sensor Ultrasonik

1. Pengaplikasian Sensor Ultrasonik dalam Bidang Kesehatan

Dalam dunia kesehatan, gelombang ultrasonik dimanfaatkan secara luas untuk kebutuhan diagnostik dan terapeutik. Salah satu aplikasi utamanya adalah pada alat USG (ultrasonografi), yang digunakan oleh dokter kandungan untuk memantau perkembangan janin dalam kandungan. Teknologi ini bekerja dengan memancarkan gelombang ultrasonik ke dalam tubuh, kemudian gelombang yang dipantulkan oleh organ dalam ditangkap dan diolah menjadi gambar.

Selain itu, ultrasonik juga digunakan untuk mendeteksi keberadaan tumor pada organ seperti liver dan otak, membantu diagnosis penyakit secara non-invasif tanpa perlu pembedahan. Dalam terapi medis, gelombang ultrasonik berfrekuensi tinggi dimanfaatkan untuk menghancurkan batu ginjal melalui prosedur yang dikenal sebagai lithotripsy. Prosedur ini memecah batu ginjal menjadi partikel kecil yang dapat dikeluarkan melalui saluran kemih, sehingga mengurangi kebutuhan operasi.

2. Pengaplikasian Sensor Ultrasonik dalam Bidang Industri

Di sektor industri, gelombang ultrasonik memiliki berbagai fungsi penting yang meningkatkan efisiensi dan kualitas produksi. Salah satunya adalah dalam proses homogenisasi susu untuk mencampurkan lemak dan air secara merata, sehingga menghasilkan produk susu yang lebih stabil dan tahan lama. Gelombang ultrasonik juga digunakan untuk mendeteksi keretakan pada logam, terutama pada komponen mesin dan struktur bangunan, melalui teknik non-destruktif yang aman dan akurat.

Selain itu, teknologi ultrasonik digunakan dalam sterilisasi makanan kaleng untuk membunuh mikroorganisme tanpa merusak kualitas makanan. Pada proses paduan logam, seperti campuran besi dan timah, gelombang ultrasonik membantu meratakan campuran untuk menghasilkan material yang lebih kuat dan homogen. Dalam proses pembersihan, gelombang ultrasonik sangat efektif untuk membersihkan benda-benda yang sangat halus dan kompleks seperti perhiasan, komponen elektronik, dan peralatan medis tanpa merusak permukaan benda tersebut.

3. Pengaplikasian Sensor Ultrasonik dalam Bidang Pertahanan dan Navigasi

Dalam bidang pertahanan dan navigasi, gelombang ultrasonik digunakan pada perangkat sonar yang berfungsi sebagai radar di darat maupun di bawah air. Kapal perang dan kapal pemburu menggunakan sonar ultrasonik untuk mendeteksi keberadaan kapal selam musuh secara akurat. Sebaliknya, kapal selam juga menggunakan teknologi ini untuk mengetahui posisi kapal di atas permukaan air dan untuk menghindari tabrakan dengan objek bawah laut. Gelombang ultrasonik ini dipancarkan ke dalam air dan pantulan gelombang tersebut dianalisis untuk menentukan jarak dan arah objek.

Selain itu, teknologi sonar digunakan untuk mengukur kedalaman laut dan palung laut dengan akurasi tinggi, membantu navigasi kapal selam dan riset oseanografi. Dalam operasi militer, gelombang ultrasonik juga dimanfaatkan untuk mendeteksi ranjau bawah air dan menentukan lokasi sekelompok ikan dalam industri perikanan. Lebih jauh lagi, gelombang ultrasonik digunakan dalam eksplorasi geologi untuk mendeteksi keberadaan mineral dan minyak bumi yang terkubur jauh di dalam perut bumi.

BACA JUGA :

Penutup

Sensor Ultrasonic HC-SR04 adalah alat yang efektif dan serbaguna untuk mengukur jarak dengan akurasi tinggi menggunakan gelombang ultrasonik.

Dengan memahami cara kerja dan karakteristiknya, sensor ini dapat dimanfaatkan dalam berbagai aplikasi, mulai dari robotika hingga sistem keamanan dan otomatisasi industri.

Keunggulan seperti akurasi yang baik, jangkauan yang luas, serta kemudahan dalam integrasi dengan mikrokontroler membuat HC-SR04 menjadi pilihan populer di kalangan pengembang elektronik dan hobiis.

Melalui artikel ini, diharapkan kalian memperoleh pemahaman yang lebih mendalam tentang apa itu Sensor Ultrasonic HC-SR04, cara kerjanya, serta karakteristik yang dimilikinya.

Dengan pemahaman ini, kalian dapat memilih dan menggunakan sensor ini secara optimal sesuai kebutuhan proyek kalian. Semoga informasi yang telah finoo.id sampaikan ini dapat membantu kalian dalam mengembangkan berbagai inovasi teknologi menggunakan sensor ultrasonik.
