Finoo.id – √ Apa itu Sensor Ultrasonic PING? Prinsip Kerja & Aplikasinya. Sensor ultrasonik PING adalah salah satu jenis sensor jarak yang menggunakan gelombang ultrasonik untuk mendeteksi objek di sekitarnya. Sensor ini sering digunakan dalam berbagai aplikasi, mulai dari robotika hingga sistem keamanan, karena kemampuannya mengukur jarak dengan akurasi tinggi tanpa memerlukan kontak fisik. Dengan desain yang sederhana dan kemudahan dalam penggunaannya, sensor PING menjadi pilihan populer bagi para pengembang proyek elektronik, termasuk di bidang otomasi dan Internet of Things (IoT).
Dalam artikel ini, kita akan membahas secara mendalam mengenai sensor ultrasonik PING, termasuk prinsip kerja yang mendasarinya serta berbagai aplikasi yang memanfaatkannya. Dengan memahami cara kerja sensor ini, kalian dapat lebih mudah mengintegrasikannya ke dalam proyek yang memerlukan deteksi jarak atau penghindaran rintangan. Selain itu, kita juga akan melihat beberapa contoh penerapan sensor ini dalam kehidupan sehari-hari, sehingga kalian dapat lebih memahami manfaatnya dalam berbagai bidang.
Apa itu Sensor Ultrasonic PING?

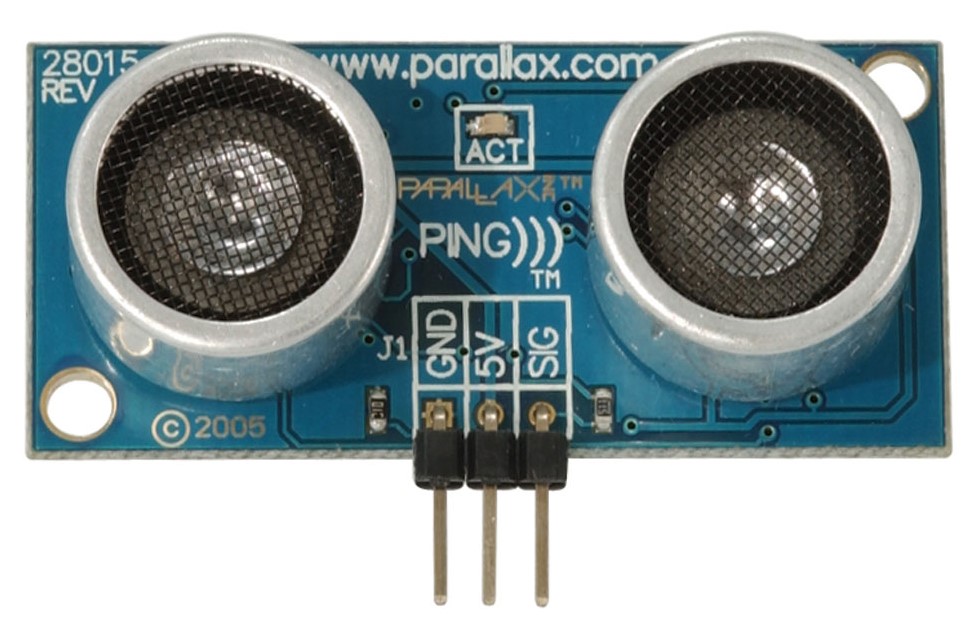

Sensor PING adalah sensor ultrasonik yang digunakan untuk mendeteksi jarak suatu objek dengan cara mengirimkan gelombang ultrasonik berfrekuensi 40 kHz dan kemudian menangkap pantulannya. Sensor ini dikembangkan dan diproduksi oleh Parallax, sebuah perusahaan yang terkenal dalam bidang pengembangan perangkat keras untuk edukasi dan robotika. Keunggulan utama sensor PING adalah kemampuannya untuk mengukur jarak dengan akurasi tinggi tanpa kontak fisik, menjadikannya pilihan ideal untuk berbagai aplikasi, termasuk robot otonom, sistem keamanan, dan proyek berbasis Internet of Things (IoT).
Secara fisik, perbedaan utama antara sensor ultrasonik PING dan HC-SR04 terletak pada jumlah pin yang digunakan untuk input dan output sinyal. Sensor PING memiliki tiga pin: VCC (daya), GND (ground), dan SIG (sinyal), sedangkan HC-SR04 memiliki empat pin: VCC, GND, Trigger, dan Echo. Pada sensor HC-SR04, pin Trigger (pemancar) dan Echo (penerima) dipisahkan, sementara pada sensor PING, kedua fungsi ini digabung dalam satu pin sinyal (SIG). Desain ini memberikan keuntungan dalam penyederhanaan koneksi dan pemrograman, terutama bagi pengguna yang ingin mengurangi jumlah pin yang digunakan pada mikrokontroler.
Spesifikasi Sensor PING
- Jangkauan deteksi: 2 cm hingga sekitar 400–500 cm
- Sudut deteksi optimal: 15 derajat
- Tegangan operasional: 5V DC
- Resolusi pengukuran: 1 cm
- Frekuensi gelombang ultrasonik: 40 kHz
- Kompatibilitas: Dapat terhubung langsung ke pin mikrokontroler
Cara Kerja Sensor Ultrasonik PING
Sensor PING mampu mengukur jarak objek dalam rentang 3 cm hingga 300 cm. Keluaran dari sensor ini berupa pulsa dengan lebar yang merepresentasikan jarak objek. Lebar pulsa ini bervariasi dari 115 µs hingga 18,5 ms, tergantung pada jarak objek yang terdeteksi.
Secara struktural, sensor PING terdiri dari tiga komponen utama: chip pembangkit sinyal 40 kHz, speaker ultrasonik, dan mikrofon ultrasonik. Speaker ultrasonik berfungsi mengubah sinyal 40 kHz menjadi gelombang suara, sementara mikrofon ultrasonik menangkap pantulan suara tersebut setelah mengenai objek.

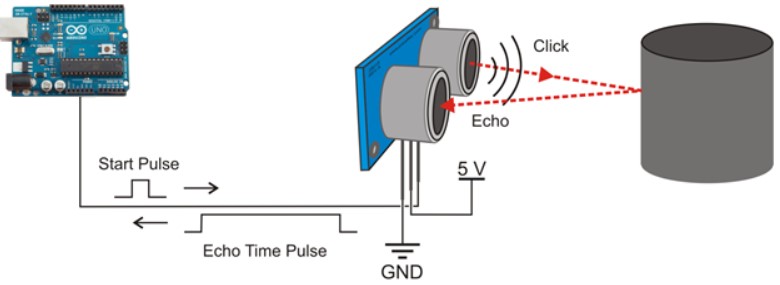

Sensor ini memiliki pin sinyal tunggal (SIG) yang dapat dihubungkan langsung ke mikrokontroler tanpa memerlukan komponen tambahan. Untuk mengaktifkan sensor, mikrokontroler perlu mengirimkan pulsa trigger (HIGH selama 5 µs). Setelah menerima trigger, sensor akan memancarkan gelombang ultrasonik 40 kHz selama 200 µs. Gelombang ini merambat di udara dengan kecepatan 344,424 m/s (sekitar 1 cm setiap 29,034 µs), memantul dari objek, dan kembali ke sensor.
Selama menunggu pantulan, sensor PING menghasilkan pulsa sinyal yang akan tetap dalam kondisi HIGH hingga pantulan terdeteksi. Lebar pulsa ini akan berbanding lurus dengan jarak objek dari sensor.
Dalam hal prinsip akses, sensor PING memiliki kesamaan dengan sensor SRF04, namun dengan perbedaan utama pada jumlah pin. Jika SRF04 menggunakan dua pin terpisah untuk trigger dan echo, maka PING menggabungkan kedua fungsi tersebut dalam satu pin sinyal (SIG). Hal ini memungkinkan penghematan penggunaan I/O pada mikrokontroler atau Arduino, sehingga lebih efisien dalam desain rangkaian.
Aplikasi Sensor Ultrasonik PING
Sensor ultrasonik PING banyak digunakan dalam berbagai bidang karena kemampuannya dalam mendeteksi jarak dan objek tanpa kontak fisik. Berikut adalah beberapa aplikasi utama dari sensor ini:
Dalam dunia robotika, sensor ultrasonik PING merupakan komponen penting dalam sistem penghindar rintangan yang memungkinkan robot untuk bergerak secara mandiri tanpa menabrak objek di sekitarnya. Robot yang dilengkapi dengan sensor ini dapat memindai lingkungan dan menyesuaikan jalurnya berdasarkan data jarak yang diperoleh. Hal ini sangat berguna dalam robot eksplorasi, robot pembersih otomatis, dan robot layanan yang harus beroperasi dalam ruang yang dinamis.
Selain robot darat, sensor PING juga digunakan dalam drone dan kendaraan otonom. Dalam drone, sensor ini membantu dalam sistem pendaratan otomatis, mengukur jarak antara drone dan permukaan tanah untuk memastikan pendaratan yang aman. Pada kendaraan otonom, sensor ini dapat digunakan sebagai sistem pendukung navigasi, mendeteksi objek di sekitar kendaraan untuk menghindari tabrakan dan meningkatkan keselamatan dalam berkendara.
2. Pengukuran Jarak dan Tinggi
Kemampuan sensor PING dalam mengukur jarak dengan akurasi tinggi menjadikannya alat yang ideal dalam berbagai sistem pengukuran. Salah satu aplikasi yang umum adalah pemantauan ketinggian air, di mana sensor ini digunakan untuk mengukur tinggi permukaan air dalam tangki atau waduk secara real-time. Data yang diperoleh dapat digunakan untuk mengontrol sistem pompa air atau memberikan peringatan jika ketinggian air mencapai batas tertentu.
Selain itu, sensor PING juga diterapkan dalam pengukuran kedalaman wadah dan sistem parkir otomatis. Dalam sistem parkir, sensor ini membantu kendaraan mengukur jarak terhadap objek di sekitarnya, sehingga dapat digunakan dalam sistem parkir mandiri atau asisten parkir otomatis. Dengan adanya sensor ini, pengemudi bisa mendapatkan informasi visual atau suara peringatan ketika kendaraan terlalu dekat dengan dinding atau kendaraan lain.
3. Deteksi Objek dalam Sistem Keamanan
Sensor ultrasonik PING juga memiliki peran penting dalam sistem keamanan, khususnya dalam mendeteksi keberadaan objek atau orang di area tertentu. Dalam sistem alarm anti-intrusi, sensor ini dapat dipasang di pintu atau jendela untuk mendeteksi jika ada seseorang yang mencoba masuk ke dalam ruangan. Jika sensor mendeteksi adanya pergerakan yang mencurigakan, sistem keamanan dapat mengaktifkan alarm atau notifikasi ke pengguna.
Selain itu, sensor ini juga digunakan dalam sistem pengawasan area. Misalnya, pada gudang atau fasilitas penyimpanan, sensor ultrasonik PING dapat mendeteksi pergerakan yang tidak sah dan mengaktifkan sistem keamanan. Teknologi ini juga bermanfaat dalam penerangan otomatis, di mana lampu dapat menyala saat sensor mendeteksi keberadaan seseorang di suatu area, sehingga meningkatkan efisiensi energi dan kenyamanan pengguna.
4. Aplikasi di Industri dan Otomasi
Sensor ultrasonik PING memainkan peran penting dalam industri modern, terutama dalam otomasi pabrik dan pemantauan produksi. Salah satu aplikasi utamanya adalah pendeteksian objek pada jalur produksi. Dalam industri manufaktur, sensor ini digunakan untuk menghitung jumlah produk, mendeteksi keberadaan benda kerja di conveyor belt, serta memastikan posisi yang tepat dalam proses perakitan otomatis.
Selain itu, sensor PING juga digunakan dalam sistem pengisian otomatis, seperti dalam tangki penyimpanan atau silo di industri kimia dan makanan. Dengan kemampuannya mengukur ketinggian material dalam wadah, sensor ini membantu mengontrol proses pengisian atau pengosongan bahan secara otomatis. Misalnya, dalam industri pertanian, sensor ini dapat digunakan untuk mengukur jumlah pakan dalam silo dan secara otomatis mengaktifkan sistem pengisian jika jumlahnya di bawah ambang batas tertentu.
Keunggulan lain dari sensor PING adalah kemampuannya beroperasi tanpa kontak fisik, menjadikannya ideal untuk lingkungan yang kotor, berdebu, atau berisiko tinggi, seperti dalam industri logistik dan pertambangan. Sensor ini juga sering digunakan dalam robot industri untuk mendeteksi posisi komponen, memastikan akurasi dalam proses perakitan, atau bahkan dalam sistem pemetaan area kerja otomatis menggunakan robot pemindai.
5. Teknologi Smart Home dan IoT
Dalam aplikasi rumah pintar (smart home), sensor ultrasonik PING digunakan untuk meningkatkan efisiensi dan kenyamanan dalam berbagai sistem otomatisasi. Salah satu penerapan utamanya adalah dalam sistem penerangan otomatis, di mana sensor mendeteksi keberadaan seseorang di ruangan dan secara otomatis menyalakan atau mematikan lampu. Hal ini tidak hanya meningkatkan kenyamanan pengguna tetapi juga menghemat energi listrik dengan memastikan lampu hanya menyala saat diperlukan.
Sensor PING juga digunakan dalam sistem keamanan rumah, seperti dalam pendeteksi pergerakan untuk alarm anti-maling atau sistem pengawasan otomatis yang memberi peringatan ketika ada aktivitas mencurigakan di sekitar rumah. Dalam sistem ini, sensor bekerja bersama perangkat berbasis Internet of Things (IoT) untuk mengirimkan notifikasi ke smartphone pengguna jika ada gangguan yang terdeteksi.
Aplikasi lain yang semakin populer adalah dalam sistem kontrol akses otomatis, misalnya pada pintu garasi yang terbuka secara otomatis saat mendeteksi kendaraan dalam jarak tertentu, atau keran air otomatis yang menyala saat tangan didekatkan ke sensor. Dalam ekosistem IoT, sensor PING dapat diintegrasikan dengan asisten virtual seperti Alexa atau Google Assistant, memungkinkan pengguna untuk mengontrol perangkat rumah dengan perintah suara atau aplikasi seluler.
Dengan fleksibilitas dan kekalianlannya, sensor PING menjadi komponen yang sangat berguna dalam mewujudkan konsep rumah pintar yang lebih aman, nyaman, dan hemat energi.
Berkat kemampuannya yang fleksibel dan kemudahan integrasi dengan mikrokontroler seperti Arduino dan Raspberry Pi, sensor ultrasonik PING menjadi salah satu pilihan utama dalam berbagai proyek elektronik dan otomasi.
BACA JUGA :
- √ Apa itu Sensor Photoelectric? Jenis dan Prinsip Kerjanya
- √ Apa itu Sensor PIR Arduino? Cara Kerja dan Karakteristiknya
- √ Apa Itu Sensor Ultrasonik? Cara Kerja dan Aplikasinya
- √ Apa Itu Sensor CKP? Fungsi, Jenis dan Cara Kerjanya
Kesimpulan
Sensor ultrasonik PING adalah perangkat yang sederhana namun sangat efektif dalam mengukur jarak tanpa kontak fisik. Dengan menggunakan gelombang ultrasonik, sensor ini mampu mendeteksi objek dan menentukan jaraknya dengan akurasi yang baik.
Prinsip kerjanya yang mengkalianlkan pemancaran dan pantulan gelombang suara menjadikannya alat yang hkalianl dalam berbagai aplikasi.
Dari robotika dan navigasi otonom, sistem keamanan, hingga otomasi industri dan smart home, sensor PING telah membuktikan kegunaannya dalam berbagai bidang.
Desainnya yang hanya menggunakan tiga pin juga menjadikannya lebih hemat dalam penggunaan pin I/O pada mikrokontroler.
Dengan integrasi yang mudah dan fungsionalitas yang luas, sensor ultrasonik PING tetap menjadi pilihan utama dalam pengembangan berbagai proyek elektronik dan sistem otomatisasi.
