Finoo.id – √ Apa itu Tie Rod? Fungsi, Beserta Cara Kerjanya Lengkap. Tie rod merupakan salah satu komponen krusial dalam sistem kemudi kendaraan yang seringkali terabaikan. Namun, pemahaman yang mendalam mengenai tie rod sangatlah penting untuk memahami bagaimana kendaraan berbelok dan bergerak. Artikel ini akan menjelaskan secara detail tentang apa itu tie rod, fungsi utamanya dalam sistem kemudi, serta cara kerjanya yang lengkap untuk membantu pembaca memahami peran dan pentingnya komponen ini dalam menjaga stabilitas dan kendali kendaraan.
Apa itu Tie Rod?
Ketika berbicara tentang kenyamanan dalam berkendara, terdapat beberapa faktor yang berpengaruh signifikan. Salah satunya adalah tie rod, yang seringkali disebut-sebut karena perannya yang krusial dalam menjaga stabilitas dan responsifitas kendaraan.

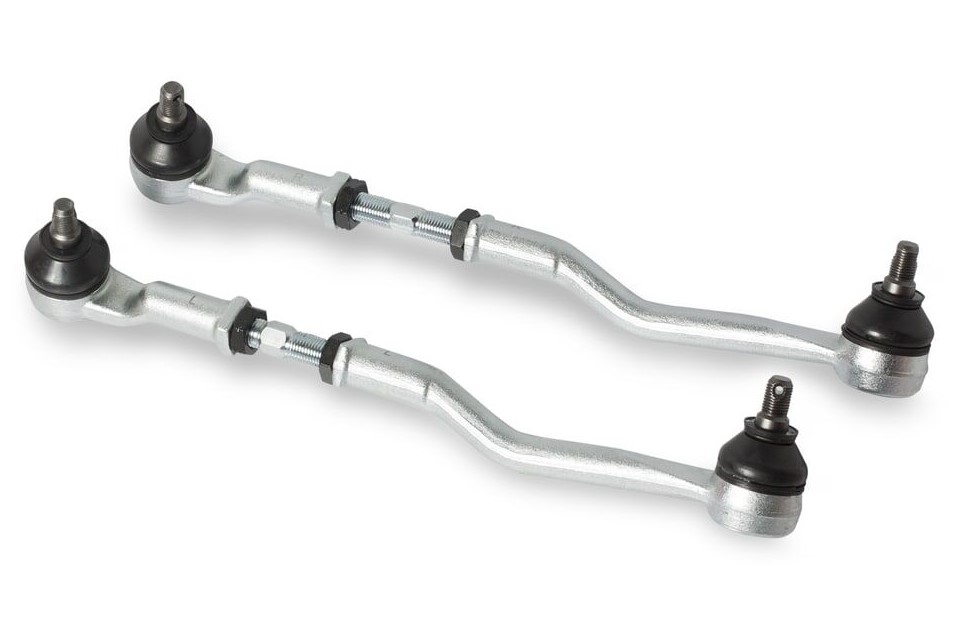

Tie rod adalah salah satu komponen penting yang terletak di antara steering gearbox dan knuckle roda. Bentuknya memanjang dan berfungsi sebagai penghubung antara ujung steering rack dengan roda mobil bagian depan, sehingga memungkinkan pergerakan kendaraan sesuai dengan arah yang diinginkan.
Perlu dipahami bahwa tie rod memiliki berbagai bentuk, yang bergantung pada jenis dan sistem kemudi yang digunakan oleh mobil tersebut. Pada jenis kemudi yang menggunakan steering rack, terdapat dua varian tie rod yang umumnya dikenal, yaitu rack end (long tie rod) dan tie rod end.
Long tie rod dipasang pada ujung steering rack dan langsung berhubungan dengan kemudi mobil, sementara tie rod end terhubung dengan tempat roda mobil. Keduanya memiliki peran yang sama pentingnya dalam menjaga sistem kemudi mobil beroperasi dengan baik. Dengan demikian, pemahaman yang mendalam mengenai tie rod menjadi kunci untuk memahami peran dan pentingnya komponen ini dalam menciptakan pengalaman berkendara yang nyaman dan aman.
Fungsi Tie Rod
Selain meningkatkan kenyamanan dalam perjalanan, tie rod juga memberikan sejumlah manfaat dan fungsi, antara lain:
1. Penggerak Putaran Roda Depan
Fungsi utama tie rod adalah menggerakkan roda bagian depan kendaraan. Sebagai penghubung antara steering gear di kemudi dengan steering knuckle di roda, tie rod memfasilitasi pergerakan roda sesuai dengan arah yang diinginkan saat kemudi diputar. Ketika kemudi bergerak, steering gear box juga ikut bergerak, yang kemudian menghasilkan gerakan tarik atau dorong. Gerakan ini menggeser sebagian sisi roda, yang pada akhirnya mengarahkan roda depan untuk bergerak sesuai dengan arah perputaran kemudi.
2. Mengatur Selisih Toe
Salah satu fungsi tambahan dari tie rod adalah mengatur selisih toe, yang mengacu pada jarak antara sisi depan dan belakang roda depan saat dilihat dari atas mobil. Ada dua jenis toe, yaitu toe in dan toe out. Toe in bertujuan untuk menjaga roda depan agar tetap lurus dan stabil dalam pergerakan, serta mencegah keausan pada ban. Pengaturan ini dilakukan melalui sambungan antara long tie rod dan tie rod end. Prosesnya melibatkan penyesuaian panjang ulir antara keduanya untuk mencapai sudut yang diinginkan.
3. Meredam Getaran
Tie rod memiliki fungsi tambahan dalam meredam getaran yang timbul akibat perputaran pada kemudi. Dilengkapi dengan ball joint yang dapat bergerak ke segala arah, tie rod bertindak sebagai alat penyerap getaran. Secara praktis, long tie rod bertugas meredam getaran ke atas dan bawah roda, sementara tie rod end bertanggung jawab meredam getaran ke kanan dan kiri. Dengan demikian, mekanisme ini memastikan bahwa getaran yang terjadi tidak akan berdampak pada kerangka kendaraan.
4. Menghubungkan Steering Gear Box dengan Cakram Roda
Selain fungsi-fungsi yang telah disebutkan sebelumnya, tie rod juga memiliki peran penting dalam menghubungkan steering gear box dengan cakram roda bagian depan. Ketika kemudi diputar, gerakan dari steering gear box akan disalurkan melalui tie rod untuk mengatur pergerakan cakram roda. Hal ini memungkinkan roda depan untuk mengikuti arah putaran kemudi dengan tepat, memastikan kendaraan dapat mengubah arah sesuai dengan keinginan pengemudi dengan responsif dan stabil. Dengan demikian, tie rod tidak hanya berperan dalam menjaga stabilitas dan kenyamanan berkendara, tetapi juga dalam mengontrol pergerakan roda kendaraan secara efisien dan akurat.
Cara Kerja Tie Rod
Tie rod adalah komponen kunci dalam sistem pengendalian kendaraan yang menghubungkan roda depan dengan rack dan pinion. Fungsi utamanya adalah sebagai penahan gaya yang diberikan oleh rack dan pinion untuk mengatur pergerakan roda, serta untuk menyesuaikan jarak antara roda depan dan belakang sehingga kendaraan dapat bergerak lurus dengan baik.
Struktur tie rod terdiri dari dua bagian utama: sebuah batang yang tetap dan sebuah batang baja yang dapat bergerak. Batang tetap terpasang di kedua sisi kendaraan, sementara batang baja yang bergerak bertugas mengontrol pergerakan roda depan. Bagian bergerak ini terhubung dengan rack dan pinion melalui tie rod end.
Tie rod end sendiri terdiri dari dua komponen terpisah: sebuah batang yang terhubung dengan tie rod dan sebuah bola yang terpasang pada rack atau steering box. Ketika kendaraan bergerak, rack dan pinion menggerakkan batang baja yang bergerak, sehingga memutar batang di tie rod end. Putaran ini memungkinkan roda depan untuk berbelok atau berputar dengan lancar.
Saat kendaraan melakukan manuver belok atau putar, rack dan pinion memberikan gaya yang berlawanan untuk menggerakkan tie rod. Ini memungkinkan roda depan untuk berbelok dengan baik. Jika tie rod mengalami kerusakan, kendaraan akan kesulitan bergerak lurus atau berbelok. Oleh karena itu, penting untuk secara rutin memeriksa kondisi tie rod dan segera melakukan perbaikan atau penggantian jika diperlukan untuk memastikan keselamatan dan kinerja kendaraan yang optimal.
Gejala Kerusakan Tie Rod Mobil
Tie rod yang mengalami kerusakan dapat mengakibatkan sejumlah masalah pada sistem kemudi dan mengurangi kenyamanan saat berkendara. Berikut ini beberapa tkalian-tkalian tie rod mobil yang rusak yang perlu diwaspadai:
1. Muncul Getaran saat Berbelok
Tie rod yang mengalami kerusakan dapat menyebabkan getaran yang tidak wajar terasa pada roda depan saat kendaraan melakukan manuver belok. Getaran ini bisa dirasakan melalui kemudi atau bahkan di seluruh kendaraan. Getaran yang timbul biasanya merupakan tkalian adanya masalah pada sistem kemudi, seperti keausan atau kendor pada komponen-komponen tie rod. Pengemudi harus memperhatikan getaran yang tidak biasa saat melakukan belokan, karena hal ini dapat mengindikasikan perlunya pemeriksaan lebih lanjut terhadap tie rod dan komponen-komponen terkait.
2. Posisi Kemudi Sulit Lurus (Toe-in atau Toe-out)
Selain itu, tie rod yang rusak dapat mengganggu keselarasan ban, yang mengubah konfigurasi toe-in atau toe-out yang seharusnya. Konfigurasi toe-in mengacu pada posisi dimana roda depan lebih dekat satu sama lain di bagian depan daripada di bagian belakang, sedangkan toe-out adalah kebalikannya. Jika tie rod rusak, bisa terjadi ketidaksesuaian ini yang menyebabkan posisi kemudi sulit untuk dibuat lurus.
Akibatnya, ban mungkin tidak bersentuhan secara optimal dengan permukaan jalan, yang tidak hanya meningkatkan risiko keausan ban secara tidak merata, tetapi juga dapat mengurangi efisiensi bahan bakar karena meningkatnya gesekan yang dihasilkan. Oleh karena itu, memperhatikan perubahan yang tidak biasa dalam posisi kemudi dapat menjadi petunjuk penting untuk memeriksa kondisi tie rod dan melakukan perbaikan yang diperlukan.
3. Bunyi pada Kaki Mobil
Ketika pengemudi atau penumpang mendengar adanya getaran dan bunyi yang tidak lazim pada kaki-kaki mobil, kemungkinan besar itu adalah tkalian bahwa tie rod mengalami kerusakan. Biasanya, bunyi tersebut akan menjadi lebih nyata saat kendaraan melintasi permukaan jalan yang tidak rata. Hal ini dapat disebabkan oleh kendor atau ausnya komponen tie rod yang menghasilkan gesekan tidak normal saat bergerak, yang kemudian menghasilkan bunyi yang tidak diinginkan.
4. Kemampuan Pengereman yang Menurun
Kerusakan serius pada tie rod juga dapat mempengaruhi kemampuan pengereman kendaraan. Ketika tie rod mengalami kerusakan yang parah, keselarasan roda dapat terganggu, menyebabkan perpanjangan jarak pengereman dan menurunkan efektivitas pengereman secara keseluruhan. Hal ini terjadi karena ban tidak lagi memiliki kontak yang optimal dengan permukaan jalan, sehingga mengurangi kemampuan kendaraan untuk berhenti dengan cepat dan aman.
5. Tekanan pada Power Steering Bertambah
Tkalian terakhir dari kerusakan tie rod pada mobil adalah adanya peningkatan tekanan pada sistem power steering. Ketika tie rod mengalami kerusakan, kemampuan kendaraan untuk berbelok dengan mulus terganggu, yang kemudian membuatnya terasa lebih berat saat memutar roda kemudi. Tekanan tambahan pada power steering ini dapat dirasakan oleh pengemudi sebagai perlawanan yang meningkat saat mengendalikan arah kendaraan. Hal ini menkaliankan bahwa tie rod mengalami masalah dan perlu segera diperbaiki untuk menjaga kinerja dan keselamatan kendaraan.
Penyebab Tie Rod Sering Rusak
Selain memahami gejala kerusakan pada tie rod, penting juga untuk memahami penyebab kerusakan tersebut. Setidaknya, beberapa faktor berikut dapat menyebabkan kerusakan pada tie rod:
1. Baut Tie Rod Kendor
Masalah yang sering terjadi pada tie rod adalah kendurnya baut yang menghubungkan komponen ini dengan bagian lain dari sistem kemudi. Hal ini bisa disebabkan oleh pemakaian yang sudah terlalu lama atau kesalahan saat pemasangan. Berbeda dengan baut pada umumnya, pemasangan baut pada tie rod memerlukan teknik khusus agar kekencangannya terjaga. Ketidakmampuan untuk mempertahankan kekencangan baut ini dapat menyebabkan kerusakan pada tie rod dan mengganggu kinerja sistem kemudi secara keseluruhan.
2. Long Tie Rod Bengkok
Masalah lain yang sering dialami pada tie rod adalah ketika long tie rod mengalami pembengkokan. Bengkoknya long tie rod bisa disebabkan oleh beberapa faktor, termasuk ukuran ban mobil yang terlalu besar atau kendaraan pernah mengalami kecelakaan yang menyebabkan tekanan ekstra pada komponen ini. Pembengkokan tie rod dapat menyebabkan ketidaksempurnaan dalam pergerakan roda depan, yang berpotensi mengurangi stabilitas dan kinerja kendaraan secara keseluruhan.
3. Karet Pembungkus Ball Joint Sobek
Kerusakan pada tie rod juga dapat disebabkan oleh sobeknya karet pembungkus ball joint. Karet ini berfungsi untuk melindungi ball joint dari kebocoran pelumas. Sobeknya karet pembungkus biasanya disebabkan oleh pemakaian yang sudah terlalu lama, yang menyebabkan keausan dan kelemahan struktural pada karet tersebut. Akibatnya, pelumas dapat bocor dan ball joint menjadi rentan terhadap kerusakan lebih lanjut. Hal ini dapat mengakibatkan gangguan pada sistem kemudi dan bahkan membahayakan keselamatan pengemudi dan penumpang.
BACA JUGA :
- √ Apa Itu Rocker Arm? Fungsi Serta Rocker Armnya Lengkap
- √ Apa Itu Blok Silinder? Fungsi, Komponen dan Jenisnya
- √ Apa Itu Piston? Fungsi, Komponen dan Perawatanya
- √ Apa Itu Power Train? Fungsi, Komponen dan Cara Kerjanya
Kesimpulan
Dalam kesimpulan, kita telah membahas secara menyeluruh mengenai tie rod, komponen krusial dalam sistem kemudi kendaraan. Dari fungsi utamanya sebagai penghubung roda depan dengan rack dan pinion, hingga perannya dalam meredam getaran dan mengatur selisih toe, tie rod memegang peran yang vital dalam menjaga stabilitas, kenyamanan, dan keamanan saat berkendara.
Melalui pemahaman yang mendalam tentang cara kerja tie rod, serta pemantauan terhadap gejala-gejala kerusakan yang mungkin timbul, pengemudi dapat menjaga kondisi tie rod dalam kondisi optimal.
Dengan demikian, artikel ini diharapkan telah memberikan pemahaman yang komprehensif mengenai tie rod, memungkinkan pembaca untuk lebih menghargai peran penting komponen ini dalam menjaga kinerja kendaraan secara keseluruhan.
Demikianlah artikel finoo.id yang membahas tentang √ Apa itu Tie Rod? Fungsi, Beserta Cara Kerjanya Lengkap. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
