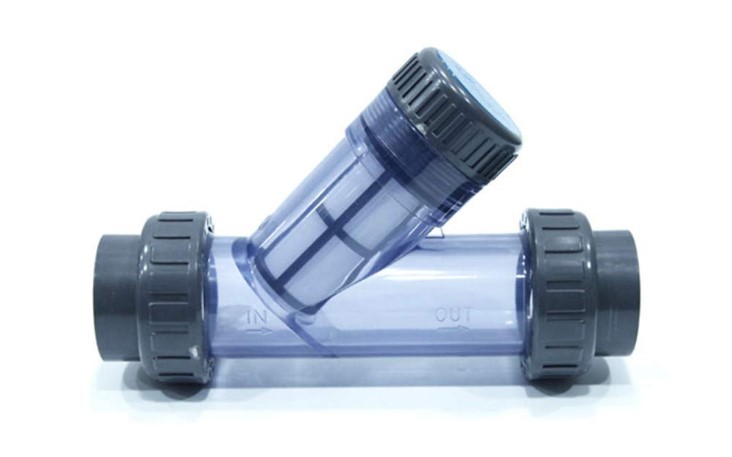

Finoo.id – √ Apa itu Y Sediment Strainer? Fungsi, Cara Kerja & Aplikasinya. Y Sediment Strainer adalah salah satu komponen penting dalam sistem perpipaan yang berfungsi untuk menyaring partikel-partikel padat dari aliran fluida, baik itu air, minyak, maupun gas. Desainnya yang berbentuk huruf “Y” memungkinkan perangkat ini menahan kotoran seperti lumpur, pasir, atau serpihan logam, sehingga mencegah kerusakan pada peralatan downstream seperti pompa, katup, dan alat ukur. Dalam dunia industri, Y sediment strainer menjadi solusi ideal untuk memastikan aliran fluida tetap bersih dan sistem perpipaan berfungsi dengan efisien.
Cara kerja Y Sediment Strainer cukup sederhana. Saat fluida mengalir melalui pipa, strainer ini akan menahan partikel padat yang terdapat dalam aliran fluida tersebut, sementara fluida yang sudah disaring dapat terus mengalir ke proses berikutnya. Aplikasinya sangat luas, mulai dari industri pengolahan air, minyak dan gas, hingga HVAC (Heating, Ventilation, and Air Conditioning). Dengan material yang bervariasi seperti baja tahan karat atau besi tuang, Y sediment strainer dirancang untuk menahan tekanan tinggi dan beroperasi dalam berbagai kondisi lingkungan yang ekstrem.
Apa itu Y Sediment Strainer?
Y Sediment Strainer adalah alat penyaring yang digunakan dalam sistem perpipaan untuk memisahkan partikel padat atau sedimen dari aliran fluida, seperti air, gas, atau minyak. Desainnya yang unik berbentuk huruf “Y” memungkinkan penempatan elemen filter di dalam saluran aliran fluida tanpa menghambat laju aliran.
Perangkat ini biasanya dipasang pada bagian awal sistem perpipaan untuk mencegah partikel seperti pasir, kerikil, atau serpihan logam masuk ke dalam peralatan yang lebih sensitif, seperti pompa, katup, atau pengukur aliran. Fungsi utama dari Y Sediment Strainer adalah menjaga agar sistem tetap bersih dan bebas dari potensi penyumbatan, yang pada akhirnya memperpanjang umur peralatan dan meningkatkan efisiensi operasional.
Material pembuatan Y sediment strainer sangat bervariasi, tergantung pada lingkungan dan jenis fluida yang diolah. Misalnya, pada industri yang mengolah bahan kimia atau fluida korosif, Y strainer biasanya terbuat dari baja tahan karat untuk mencegah kerusakan akibat korosi. Sementara untuk aplikasi air bersih, sering digunakan material besi cor atau baja karbon.
Penggunaan Y sediment strainer tidak hanya terbatas pada industri besar seperti minyak dan gas, tetapi juga sering digunakan dalam pengolahan air, pemanas air (HVAC), dan sistem pengolahan makanan. Efisiensi dan kesederhanaan desainnya menjadikan Y Sediment Strainer solusi ideal untuk menjaga kelancaran aliran fluida tanpa gangguan.
Konstruksi Y Sediment Strainer
Y sediment strainer memiliki konstruksi yang sederhana namun sangat efektif dalam menyaring partikel padat dari aliran fluida. Berikut adalah komponen utama dari strainer ini:
- Bodi (Body): Bodi strainer berfungsi sebagai kerangka utama yang menampung semua komponen lainnya. Biasanya terbuat dari logam atau bahan lain yang mampu menahan tekanan dan korosi, bodi ini dirancang untuk menjaga kekuatan dan ketahanan strainer di bawah kondisi operasional yang berat.
- Elemen Saringan (Filter Element): Elemen saringan berbentuk Y yang menjadi ciri khas strainer ini. Terbuat dari bahan tahan korosi, elemen ini dilengkapi dengan saringan berpori halus yang memungkinkan fluida mengalir bebas, namun menangkap partikel-partikel padat untuk mencegah penyumbatan dalam sistem.
- Cap: Cap berfungsi sebagai penutup yang melindungi elemen saringan dan menjaga agar tetap berada pada posisinya. Bagian ini juga memungkinkan akses mudah untuk pembersihan atau penggantian elemen saringan.
- Bushing: Bushing adalah komponen yang menjaga stabilitas elemen saringan di dalam bodi strainer, memastikan elemen tetap terpasang dengan baik dan berfungsi secara optimal.
- Drain Plug: Beberapa Y sediment strainer dilengkapi dengan drain plug, yang memudahkan proses pembuangan partikel padat yang terperangkap di dalam strainer, sehingga memudahkan perawatan dan pembersihan.
Fungsi Y Sediment Strainer
Fungsi utama Y sediment strainer adalah menyaring dan menghilangkan partikel padat atau sedimen yang terbawa dalam aliran fluida, seperti pasir, kerak, serpihan logam, kotoran, dan partikel lainnya. Partikel-partikel ini bisa menyebabkan berbagai masalah jika tidak diatasi, seperti penyumbatan pada pipa, kerusakan pada peralatan downstream seperti pompa, katup, atau alat ukur, serta mengurangi efisiensi sistem perpipaan secara keseluruhan. Dengan menahan partikel-partikel ini di dalam elemen saringan, Y sediment strainer membantu menjaga kebersihan aliran fluida dan mencegah potensi kerusakan.
Selain melindungi peralatan sensitif, Y sediment strainer juga berfungsi untuk meningkatkan efisiensi operasional sistem. Dengan menjaga agar aliran fluida tetap bersih dan lancar, strainer ini mengurangi frekuensi perawatan dan pembersihan komponen penting, serta memperpanjang umur peralatan. Fungsi ini sangat penting dalam berbagai aplikasi industri, termasuk pengolahan air, minyak dan gas, sistem HVAC, dan industri kimia, di mana keberadaan partikel padat dalam fluida dapat menurunkan kinerja sistem atau menyebabkan gangguan operasional yang signifikan.
Cara Kerja Y Sediment Strainer
Prinsip kerja strainer valve sangat sederhana dan berlaku untuk berbagai jenis strainer, seperti tee, dupleks sederhana, atau Y-strainer. Langkah pertama yang perlu diperhatikan adalah memastikan saluran masuk (inlet) dan saluran keluar (outlet) diidentifikasi dengan benar. Setelah saringan dipasang dengan tepat, fluida akan mengalir melalui rumah filter menuju sisi hisap. Saat fluida melewati elemen saringan, partikel-partikel asing seperti rumput laut, plastik, dan partikel besar lainnya akan tertahan di dalam saringan. Strainer yang berfungsi dengan baik akan efektif dalam menahan partikel tersebut, mencegahnya mengganggu aliran fluida atau merusak peralatan.
Strainer juga terdiri dari berbagai komponen, yang masing-masing memiliki fungsi penting dalam proses penyaringan. Sistem strainer umumnya memiliki dua sisi utama: sisi hisap (suction side), di mana fluida masuk, dan sisi pembuangan (discharge side), di mana fluida yang telah disaring dilepaskan kembali ke sistem. Setiap komponen bekerja bersama untuk memastikan aliran fluida tetap bersih dan bebas dari kontaminan.
Teori kerja saringan pipa pada dasarnya mencakup beberapa langkah sederhana yang sangat efektif dalam menjaga aliran fluida tetap bersih. Proses ini dimulai ketika fluida mengalir dari saluran masuk (inlet) ke dalam elemen saringan, yang biasanya berupa saringan berbentuk keranjang (basket strainer). Aliran fluida yang masuk membawa berbagai partikel padat, seperti pasir, kotoran, serpihan logam, atau bahan-bahan lainnya yang berpotensi menyebabkan penyumbatan atau kerusakan pada sistem perpipaan dan peralatan downstream.
Saat fluida mengalir melalui saringan, elemen saringan akan memerangkap partikel-partikel tersebut dan menahannya di dalam saringan. Pada tahap ini, fluida bersih akan terus mengalir keluar dari saluran pembuangan (outlet), sementara partikel padat tetap tertahan. Ketika elemen saringan mulai tersumbat oleh penumpukan kotoran, perbedaan tekanan antara sisi masuk dan sisi keluar akan meningkat. Pada saat perbedaan tekanan ini mencapai tingkat tertentu, sebuah peringatan akan diaktifkan, menkaliankan bahwa saringan perlu dibersihkan atau diganti. Hal ini mencegah gangguan lebih lanjut pada sistem.
Bergantung pada konfigurasi strainer yang digunakan, sistem ini dapat dirancang untuk secara otomatis mematikan mekanisme pipa atau mengalihkan aliran fluida ke saringan cadangan lainnya, sehingga memungkinkan sistem untuk terus berjalan tanpa gangguan. Meskipun proses penyaringan ini terlihat sederhana, efektivitasnya dalam melindungi peralatan dan mencegah kerusakan atau penyumbatan sangat penting, terutama dalam sistem perpipaan yang menangani fluida yang mengandung banyak kotoran atau partikel.
Kelebihan Y Sediment Strainer
Penggunaan Y sediment strainer menawarkan berbagai keuntungan yang signifikan bagi sistem perpipaan dan pengolahan fluida. Berikut adalah beberapa manfaat utama yang ditawarkannya:
1. Meningkatkan Kualitas Cairan
Salah satu manfaat utama dari Y sediment strainer adalah kemampuannya untuk secara efektif menyaring dan menghilangkan partikel padat dari aliran fluida. Partikel-partikel seperti pasir, serpihan, atau bahan lainnya dapat menyebabkan masalah pada proses atau merusak peralatan. Dengan memisahkan kotoran ini, strainer memastikan bahwa aliran cairan tetap bersih dan murni, sehingga menjaga kualitas produk akhir dan meningkatkan efisiensi operasional. Peningkatan kualitas fluida ini juga membantu mengurangi potensi kontaminasi di seluruh sistem.
2. Melindungi Peralatan
Y sediment strainer berfungsi sebagai pelindung bagi peralatan downstream, seperti katup, pompa, heat exchanger, dan alat ukur. Partikel padat yang terbawa aliran fluida dapat menyebabkan keausan pada komponen penting ini, memperpendek umur operasi, dan menimbulkan biaya perbaikan atau penggantian yang tinggi. Dengan menahan partikel-partikel tersebut di dalam elemen saringan, strainer secara signifikan mengurangi risiko kerusakan, sehingga memperpanjang umur peralatan dan menurunkan frekuensi perawatan.
3. Meningkatkan Kinerja Sistem
Dengan menjaga aliran fluida bebas dari kontaminasi dan partikel penyumbat, Y sediment strainer membantu memastikan bahwa sistem perpipaan beroperasi pada kinerja optimal. Sistem yang bersih akan bekerja lebih efisien, mengurangi penurunan tekanan, dan meningkatkan aliran fluida yang stabil. Strainer ini juga mengurangi downtime akibat pembersihan atau perbaikan yang tidak terduga, sehingga meningkatkan produktivitas keseluruhan. Secara keseluruhan, pemakaian Y sediment strainer memungkinkan sistem berjalan lebih lancar, hemat energi, dan lebih kalianl, yang pada akhirnya mengurangi biaya operasional jangka panjang.
Aplikasi Y Sediment Strainer
Y sediment strainer memiliki peran penting dalam berbagai aplikasi industri, terutama dalam sistem perpipaan yang mengalirkan cairan atau gas yang mungkin mengandung partikel padat atau sedimen. Strainer ini digunakan untuk memastikan aliran fluida tetap bersih, melindungi peralatan dari kerusakan, dan menjaga efisiensi sistem. Beberapa industri yang secara umum menggunakan Y sediment strainer adalah sebagai berikut:
1. Industri Kimia
Di sektor ini, aliran cairan sering kali mengandung bahan kimia yang dapat mengakibatkan pengendapan partikel padat. Y sediment strainer digunakan untuk menyaring partikel-partikel tersebut sebelum cairan mencapai peralatan vital seperti katup, pompa, dan alat pengukur. Dengan mencegah partikel-partikel ini memasuki komponen-komponen penting, strainer melindungi peralatan dari korosi, erosi, dan penyumbatan, yang pada akhirnya membantu meningkatkan umur operasional serta mengurangi biaya perbaikan. Selain itu, strainer ini menjaga kelancaran proses pengolahan bahan kimia dengan memastikan cairan yang mengalir bersih dan stabil.
2. Industri Pengolahan Air
Dalam industri pengolahan air, kebersihan fluida sangat krusial, baik untuk air yang digunakan dalam proses industri maupun air minum. Y sediment strainer biasanya dipasang untuk menghilangkan pasir, lumpur, serpihan, dan bahan-bahan lain yang mungkin terbawa dalam air sebelum masuk ke dalam sistem perpipaan atau peralatan. Dengan memisahkan partikel padat ini, strainer mencegah potensi penyumbatan dan menjaga efisiensi operasional peralatan seperti pompa, filter lebih lanjut, dan sistem distribusi air. Ini sangat penting dalam menjaga kualitas air yang dihasilkan serta memperpanjang masa pakai peralatan.
3. Pembangkit Listrik
Dalam pembangkit listrik, Y sediment strainer berperan dalam memastikan sistem pendinginan yang kalianl. Air pendingin yang digunakan dalam sistem perpipaan sering kali mengandung partikel padat yang dapat menyumbat pipa atau merusak peralatan seperti turbin dan kondensor. Strainer ini digunakan untuk menyaring partikel-partikel tersebut dari air pendingin, sehingga mencegah penurunan efisiensi pendinginan serta mengurangi risiko kerusakan peralatan penting. Dengan demikian, Y sediment strainer mendukung keberlangsungan operasi pembangkit listrik dan memastikan proses produksi energi berjalan dengan optimal dan bebas gangguan.
BACA JUGA :
- √ Apa itu Ball Foot Valve? Fungsi, Kelebihan dan Aplikasinya
- √ Apa itu Foot Valve? Fungsi dan Bagian-bagianya Lengkap
- √ Apa itu Pressure Safety Valve (PSV)? Fungsi & Cara Kerjanya
- √ Apa itu Directional Control Valves? Fungsi dan Jenisnya
Kesimpulan
Sebagai kesimpulan, Y sediment strainer adalah komponen penting dalam berbagai sistem perpipaan industri yang berfungsi untuk menyaring partikel padat dari aliran fluida atau gas.
Dengan desainnya yang sederhana namun efektif, strainer ini mampu menjaga kebersihan fluida, melindungi peralatan, dan meningkatkan efisiensi operasional sistem.
Berbagai aplikasi seperti industri kimia, pengolahan air, dan pembangkit listrik sangat bergantung pada Y sediment strainer untuk menjaga performa dan mengurangi risiko kerusakan pada peralatan.
Dengan pemahaman yang lebih baik mengenai fungsi, cara kerja, dan aplikasinya, penggunaan Y sediment strainer menjadi langkah preventif yang sangat penting untuk memastikan kelancaran operasi, mengurangi downtime, dan mengoptimalkan umur peralatan dalam berbagai sektor industri.
Demikianlah artikel finoo.id yang membahas tentang √ Apa itu Y Sediment Strainer? Fungsi, Cara Kerja & Aplikasinya. Semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel ini.
