√ Cara Mudah Menggabungkan Dua Trafo Untuk Menambah Arus

Baca Cepat Buka

Finoo.id – √ Cara Mudah Menggabungkan Dua Trafo Untuk Menambah Arus. Menggabungkan dua trafo untuk menambah arus adalah teknik yang sering digunakan dalam dunia elektronika, terutama ketika daya yang dibutuhkan melebihi kapasitas satu trafo tunggal. Dengan metode yang tepat, dua trafo dapat dihubungkan secara paralel untuk meningkatkan arus tanpa mengubah tegangan outputnya. Namun, proses ini memerlukan perhitungan dan langkah yang benar agar tidak terjadi ketidakseimbangan beban yang dapat merusak komponen atau mengurangi efisiensi sistem.

Artikel ini akan membahas cara mudah dan aman dalam menggabungkan dua trafo untuk menambah arus, mulai dari pemilihan trafo yang sesuai hingga langkah-langkah penyambungan yang benar. Dengan pemahaman yang baik, kalian dapat meningkatkan kapasitas daya tanpa harus membeli trafo dengan ukuran yang lebih besar, sehingga lebih hemat biaya dan tetap efektif dalam penggunaannya.

Apa itu Trafo?

Trafo, atau transformator, adalah perangkat listrik yang digunakan untuk mengubah tegangan listrik AC (arus bolak-balik) dari satu level ke level lainnya. Prinsip kerja trafo didasarkan pada induksi elektromagnetik, di mana lilitan kawat pada kumparan primer menghasilkan medan magnet yang menginduksi tegangan pada kumparan sekunder.

Trafo banyak digunakan dalam berbagai aplikasi, seperti menurunkan tegangan tinggi dari jaringan listrik untuk keperluan rumah tangga (trafo step-down) atau meningkatkan tegangan untuk transmisi daya jarak jauh (trafo step-up). Selain itu, trafo juga digunakan dalam perangkat elektronik, sistem tenaga listrik, dan industri untuk menyesuaikan tegangan sesuai dengan kebutuhan spesifik.

Fungsi Trafo

Trafo memiliki berbagai fungsi dalam sistem kelistrikan dan elektronik. Sebagai komponen penting dalam dunia listrik, trafo membantu mengatur tegangan, arus, dan daya agar sistem dapat bekerja dengan efisien dan aman. Berikut beberapa fungsi utama trafo:

1. Mengubah Tegangan Listrik

Salah satu fungsi utama trafo adalah untuk meningkatkan (step-up) atau menurunkan (step-down) tegangan listrik sesuai kebutuhan. Misalnya, dalam sistem transmisi tenaga listrik, tegangan dari pembangkit listrik ditingkatkan menggunakan trafo step-up agar dapat dikirimkan ke jarak jauh dengan kehilangan daya yang lebih rendah. Sebaliknya, sebelum listrik digunakan di rumah atau industri, tegangan harus diturunkan menggunakan trafo step-down agar sesuai dengan kebutuhan peralatan listrik dan aman digunakan oleh konsumen.

2. Menyesuaikan Arus dan Daya

Selain mengubah tegangan, trafo juga membantu menyesuaikan arus dan daya listrik. Dalam berbagai aplikasi, trafo memungkinkan perangkat listrik mendapatkan arus dan daya yang sesuai dengan kebutuhan operasionalnya. Jika arus terlalu besar atau terlalu kecil, kinerja perangkat dapat terganggu atau bahkan rusak. Dengan menggunakan trafo, distribusi arus dapat lebih terkendali sehingga meningkatkan efisiensi dan umur pakai perangkat listrik.

3. Isolasi Listrik

Beberapa jenis trafo, seperti trafo isolasi, berfungsi untuk memisahkan sirkuit primer dan sekunder guna meningkatkan keamanan dan menghindari gangguan listrik. Dalam beberapa aplikasi industri dan laboratorium, trafo isolasi digunakan untuk mengurangi risiko sengatan listrik dan melindungi peralatan dari gangguan listrik eksternal yang dapat menyebabkan kerusakan. Fungsi isolasi ini juga membantu mencegah hubungan arus pendek serta mengurangi interferensi elektromagnetik yang dapat mengganggu kinerja perangkat elektronik.

4. Menstabilkan Tegangan

Fluktuasi tegangan dapat menyebabkan gangguan pada peralatan listrik dan elektronik yang sensitif. Trafo sering digunakan dalam sistem elektronik untuk membantu menstabilkan tegangan agar tetap berada dalam kisaran yang aman. Misalnya, dalam sistem kelistrikan rumah tangga, trafo dapat digunakan sebagai bagian dari stabilizer untuk menjaga tegangan tetap stabil meskipun terjadi lonjakan atau penurunan tegangan pada jaringan listrik.

5. Mengurangi Rugi-rugi Daya

Dalam sistem transmisi tenaga listrik, penggunaan trafo sangat penting untuk mengurangi rugi-rugi daya akibat hambatan pada kabel transmisi. Dengan meningkatkan tegangan menggunakan trafo step-up sebelum dikirim ke jarak jauh, arus yang mengalir dalam kabel dapat dikurangi, sehingga mengurangi kehilangan daya akibat resistansi kabel. Saat listrik mencapai area pengguna, tegangan kemudian diturunkan dengan trafo step-down untuk digunakan oleh peralatan listrik dengan aman dan efisien.

Trafo memiliki peran krusial dalam berbagai aplikasi kelistrikan dan elektronik, baik dalam skala kecil seperti peralatan elektronik rumah tangga maupun dalam skala besar seperti sistem distribusi tenaga listrik. Dengan berbagai fungsi yang dimilikinya, trafo menjadi komponen yang tidak terpisahkan dalam kehidupan modern, memastikan bahwa energi listrik dapat digunakan secara aman, efisien, dan sesuai dengan kebutuhan pengguna.

Cara Mudah Menggabungkan Dua Trafo Untuk Menambah Arus

Trafo yang tersedia di pasaran memiliki berbagai kapasitas arus dan tegangan yang berbeda-beda. Umumnya, semakin tinggi kapasitas arus sebuah trafo, semakin mahal harganya. Hal ini disebabkan oleh peningkatan luas penampang kawat dan inti besi yang digunakan, yang secara langsung berpengaruh pada biaya material dan produksi.

Dalam aplikasinya, trafo sering digunakan pada rangkaian power supply amplifier. Semakin besar daya yang dibutuhkan oleh power amplifier, semakin besar pula kapasitas trafo yang diperlukan untuk mendukung kinerjanya secara optimal.

Namun, ada kalanya kalian tidak dapat menemukan trafo dengan spesifikasi yang sesuai dengan kebutuhan. Misalnya, jika sebuah power amplifier membutuhkan trafo 10 ampere, tetapi yang tersedia di pasaran hanya trafo 5 ampere. Jika kalian tetap menggunakan trafo 5A, maka kinerja amplifier tidak akan maksimal karena terjadi drop tegangan yang signifikan. Drop tegangan ini terjadi karena trafo bekerja melebihi kapasitasnya, sehingga tidak dapat memasok daya dan arus yang cukup sesuai dengan kebutuhan rangkaian.

Bagaimana Solusinya ?

Sebagai contoh, jika kalian memiliki dua trafo dengan kapasitas arus 5A dan tegangan 24V, maka dengan menghubungkannya secara paralel, outputnya akan menjadi 10A dengan tegangan yang tetap 24V. Metode ini sangat efektif untuk meningkatkan daya output, terutama dalam rangkaian amplifier yang membutuhkan arus lebih besar untuk kinerja optimal..

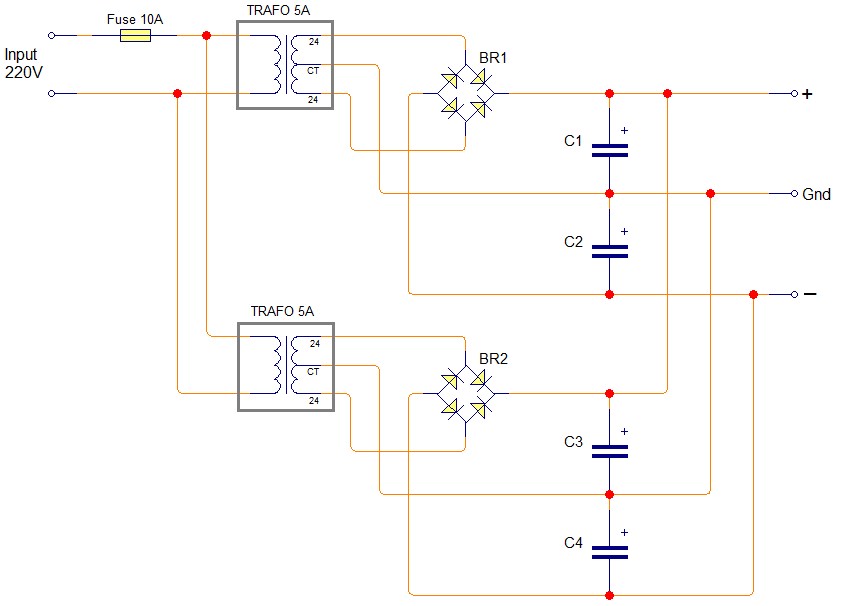

Skema Rangkaian

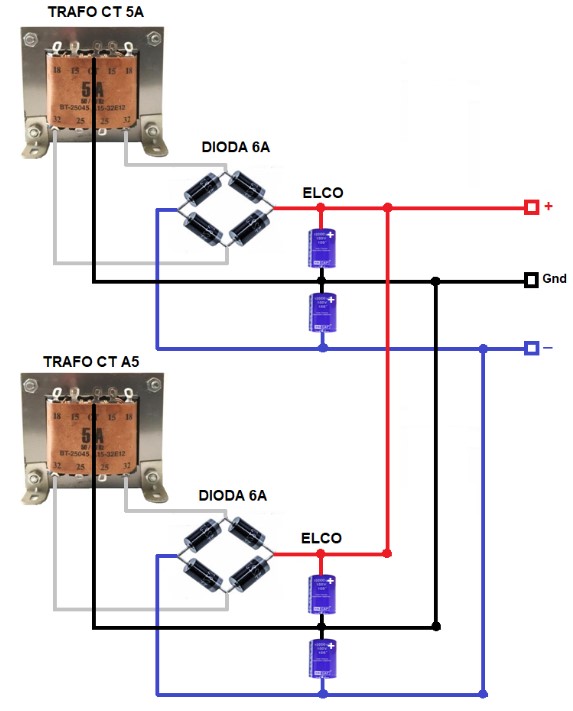

Jika skema di atas terasa terlalu rumit, kalian dapat melihat contoh skema pengkabelan sederhana pada gambar di bawah ini:

Tips Dalam Membuat Rangkaian

Beberapa tips dalam membuat rangkaian antara lain, sebagai berikut:

Gunakan Trafo dengan Tegangan dan Arus yang SamaSebaiknya gunakan trafo dengan spesifikasi tegangan dan arus yang sama agar tidak terjadi ketidakseimbangan beban saat digunakan. Jika kedua trafo memiliki perbedaan tegangan atau arus yang signifikan, salah satu trafo akan bekerja lebih keras dibandingkan yang lain, yang dapat menyebabkan panas berlebih dan mengurangi efisiensi sistem secara keseluruhan.
Pilih Trafo Original dengan Daya MurniGunakanlah trafo berkualitas tinggi dan original yang memiliki kemampuan daya murni, meskipun harganya lebih mahal. Trafo dengan daya murni memiliki karakteristik yang lebih stabil dan menghasilkan drop tegangan yang lebih kecil dibandingkan dengan trafo berkualitas rendah. Hal ini akan memastikan kinerja sistem yang lebih optimal dan umur pemakaian yang lebih lama.
Gunakan Kabel dengan Luas Penampang yang MemadaiJika kalian menggunakan pengkabelan dalam rangkaian, pastikan untuk memilih kabel dengan luas penampang yang cukup besar. Kabel dengan luas penampang kecil dapat menyebabkan disipasi daya yang tinggi, yang berpotensi menimbulkan panas berlebih dan mengurangi efisiensi penghantaran daya. Dengan menggunakan kabel yang sesuai, arus listrik dapat mengalir dengan lancar tanpa hambatan yang berlebihan, sehingga sistem tetap bekerja secara optimal.

BACA JUGA :

Kesimpulan

Sebagai kesimpulan, menggabungkan dua trafo secara paralel merupakan solusi efektif untuk meningkatkan arus tanpa mengubah tegangan output.

Dengan mengikuti langkah-langkah yang benar dan memastikan spesifikasi trafo yang sesuai, kalian dapat meningkatkan daya sistem secara aman dan efisien.

Penting untuk selalu memperhatikan faktor-faktor seperti kesamaan tegangan dan arus trafo, kualitas komponen, serta penggunaan kabel yang sesuai agar hasil yang diperoleh maksimal.

Dengan teknik yang tepat, kalian dapat mengoptimalkan penggunaan trafo sesuai kebutuhan tanpa harus mengganti dengan trafo yang lebih besar dan mahal.

Semoga artikel finoo.id yang membahas tentang √ Cara Mudah Menggabungkan Dua Trafo Untuk Menambah Arus ini bermanfaat dalam membantu kalian memahami cara menggabungkan dua trafo dengan benar!
