Finoo.id – √ Rangkaian Seri Paralel Resistor Yang Perlu Diketahui. Resistor adalah komponen elektronik yang berfungsi untuk membatasi arus listrik dalam suatu rangkaian. Dalam penerapannya, resistor sering kali disusun dalam dua konfigurasi utama, yaitu rangkaian seri dan paralel. Memahami cara kerja rangkaian seri dan paralel sangat penting, terutama bagi mereka yang ingin mendalami dunia elektronika dan kelistrikan. Dengan memahami kedua konfigurasi ini, kita dapat mengontrol arus dan tegangan dalam rangkaian secara efektif.

Rangkaian seri dan paralel memiliki karakteristik dan fungsi yang berbeda. Pada rangkaian seri, resistor disusun secara berurutan sehingga arus yang mengalir sama di setiap resistor, namun tegangan terbagi di antara mereka. Sebaliknya, pada rangkaian paralel, tegangan pada setiap resistor sama, tetapi arus terbagi sesuai dengan nilai resistansinya. Dalam artikel ini, kita akan membahas secara mendalam tentang rangkaian seri dan paralel resistor, termasuk cara menghitung total resistansi dan aplikasinya dalam kehidupan sehari-hari.

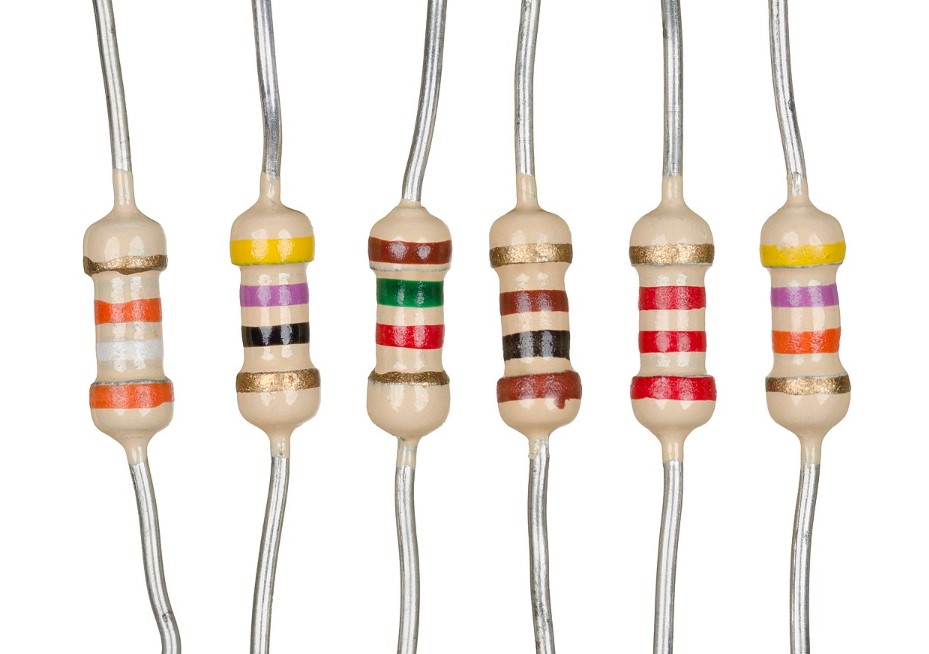

Pengertian Resistor

Resistor adalah komponen elektronika yang berfungsi untuk memberikan hambatan terhadap aliran arus listrik dalam suatu rangkaian. Komponen ini sangat penting dalam mengontrol arus dan tegangan, sehingga dapat melindungi komponen lain dari kerusakan akibat arus berlebih. Nilai resistansi pada resistor diukur dalam satuan ohm (Ω), yang menunjukkan seberapa besar hambatan yang diberikan terhadap aliran arus listrik. Berdasarkan hukum Ohm (V = I x R), resistansi berperan dalam menentukan hubungan antara tegangan (V), arus (I), dan resistansi (R) dalam suatu rangkaian. Dengan kata lain, semakin besar nilai resistansi, semakin kecil arus yang dapat mengalir melalui resistor tersebut.

Secara umum, resistor dapat dibedakan menjadi dua jenis utama berdasarkan nilai resistansinya, yaitu resistor tetap (fixed resistor) dan resistor variabel (variable resistor). Resistor tetap memiliki nilai resistansi yang tidak berubah, sedangkan resistor variabel memungkinkan perubahan nilai resistansi sesuai kebutuhan. Contoh resistor tetap meliputi resistor karbon dan resistor film, yang biasanya digunakan dalam perangkat elektronik seperti radio dan televisi. Sementara itu, contoh resistor variabel antara lain potensiometer dan rheostat, yang sering digunakan dalam pengaturan volume suara atau kecerahan lampu.

Selain jenisnya, resistor juga dibuat dari berbagai bahan seperti karbon, keramik, dan logam, yang mempengaruhi karakteristik resistansi dan daya tahan terhadap panas. Umumnya, resistor memiliki bentuk tabung dengan diameter yang bervariasi sesuai kapasitas daya yang mampu ditanganinya. Semakin besar kapasitas dayanya, semakin besar pula diameter tabung tersebut. Pemahaman yang baik mengenai jenis, bahan, dan karakteristik resistor sangat penting dalam merancang rangkaian elektronik yang presisi dan kalianl.

Fungsi Resistor

Berikut adalah beberapa fungsi utama dari resistor:

1. Pengatur Tegangan

Resistor berfungsi sebagai pengatur tegangan dalam suatu rangkaian elektronik dengan memberikan hambatan terhadap aliran arus. Saat arus mengalir melalui resistor, tegangan akan jatuh (drop) sebanding dengan nilai resistansinya, sesuai dengan hukum Ohm (V = I x R). Dengan merancang nilai resistansi yang tepat, resistor dapat digunakan untuk menurunkan tegangan pada titik-titik tertentu dalam rangkaian, memastikan bahwa perangkat atau komponen di sekitarnya menerima tegangan yang sesuai dengan kebutuhan operasionalnya. Misalnya, dalam rangkaian LED, resistor digunakan untuk mengurangi tegangan agar tidak melebihi batas yang dapat ditoleransi oleh LED tersebut, sehingga memperpanjang umur pemakaian LED dan mencegah kerusakan akibat tegangan berlebih. Selain itu, pada rangkaian sensor, resistor membantu dalam menyesuaikan tegangan keluaran agar sesuai dengan level tegangan yang dibutuhkan oleh mikroprosesor atau pengendali lainnya.

2. Pengatur Arus

Selain sebagai pengatur tegangan, resistor juga berperan penting sebagai pengatur arus dalam suatu rangkaian elektronik. Dengan menetapkan nilai resistansi yang tepat, resistor dapat mengontrol jumlah arus yang mengalir dalam rangkaian sehingga sesuai dengan batasan yang diinginkan. Ini sangat penting untuk melindungi komponen-komponen sensitif seperti transistor, IC (Integrated Circuit), atau sensor yang dapat rusak akibat arus berlebih. Misalnya, pada rangkaian basis transistor, resistor dipasang untuk membatasi arus yang masuk ke basis sehingga transistor dapat bekerja dengan stabil tanpa mengalami overcurrent. Selain itu, pada pengisian baterai, resistor digunakan untuk mengontrol arus pengisian agar tidak terlalu besar sehingga dapat memperpanjang umur baterai dan mencegah overheating. Dengan demikian, peran resistor sebagai pengatur arus sangat vital dalam menjaga kestabilan dan kekalianlan suatu rangkaian elektronik.

3. Pembagi Tegangan

Resistor juga sering digunakan sebagai pembagi tegangan dalam suatu rangkaian elektronika. Prinsip kerja pembagi tegangan didasarkan pada susunan beberapa resistor secara seri, di mana tegangan total akan terbagi di antara resistor-resistor tersebut secara proporsional sesuai dengan nilai resistansinya. Dengan mengatur nilai resistor yang tepat, tegangan pada titik-titik tertentu dalam rangkaian dapat diatur sesuai kebutuhan. Misalnya, dalam rangkaian sensor analog, pembagi tegangan digunakan untuk menurunkan tegangan sinyal ke level yang dapat dibaca oleh ADC (Analog-to-Digital Converter) pada mikrokontroler. Contoh lainnya adalah pada rangkaian potensiometer yang berfungsi sebagai pengatur volume pada perangkat audio, di mana tegangan output dapat disesuaikan dengan memutar knob potensiometer yang sebenarnya adalah resistor variabel dalam konfigurasi pembagi tegangan. Fungsi pembagi tegangan ini memberikan fleksibilitas dalam desain rangkaian elektronik sehingga dapat mencapai nilai tegangan yang diinginkan pada berbagai titik dalam rangkaian.

4. Pelindung Komponen

Resistor berfungsi sebagai pelindung komponen elektronika lain dari arus yang berlebihan dengan membatasi aliran arus dalam suatu rangkaian. Dalam hal ini, resistor diposisikan secara strategis untuk melindungi komponen-komponen yang lebih sensitif dari kerusakan yang disebabkan oleh arus yang melebihi batas yang diizinkan. Contohnya adalah pada rangkaian LED, di mana resistor seri digunakan untuk membatasi arus yang melewati LED sehingga mencegah overcurrent yang dapat merusak LED. Pada rangkaian input mikrokontroler, resistor sering dipasang untuk membatasi arus yang masuk ke pin input, sehingga melindungi mikrokontroler dari tegangan lonjakan (surge) yang tidak terduga. Selain itu, pada sirkuit proteksi, resistor digunakan bersama dengan dioda atau komponen proteksi lainnya untuk menyerap arus berlebih akibat lonjakan tegangan, seperti pada rangkaian proteksi ESD (Electrostatic Discharge). Dengan demikian, resistor tidak hanya berfungsi dalam pengaturan tegangan dan arus, tetapi juga berperan penting dalam menjaga stabilitas dan keamanan operasional suatu rangkaian elektronik.

Rangkaian Seri Paralel Resistor

Rangkaian Seri Resistor

Pada rangkaian resistor seri, resistansi total merupakan hasil penjumlahan dari nilai resistansi masing-masing resistor yang terhubung secara berurutan dalam rangkaian. Ini berarti arus listrik harus melewati setiap resistor satu per satu tanpa adanya percabangan. Karena arus yang mengalir melalui setiap resistor adalah sama, tegangan total pada rangkaian seri akan terbagi di antara resistor-resistor tersebut sesuai dengan nilai resistansinya.

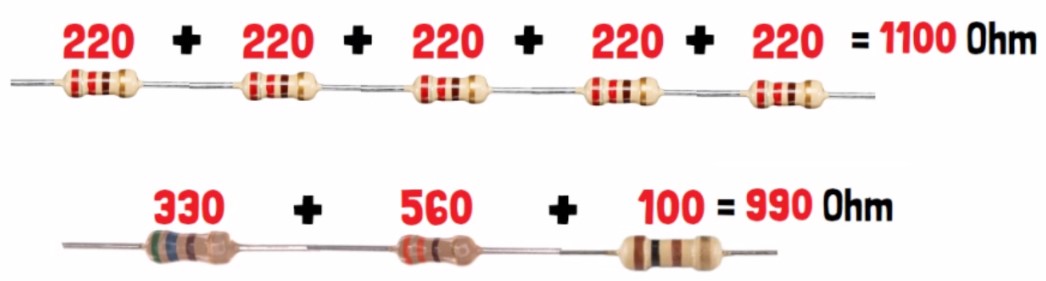

Sebagai contoh, jika 5 buah resistor 220 ohm dirangkai secara seri, akan menghasilkan resistansi total sebesar :

220 x 5 = 1100 ohm

Atau, resistor 330, 560, dan 100 ohm dirangkai seri, maka resistansinya adalah

330 + 560 + 100 = 990 ohm.

Rangkaian Paralel Resistor

Pada rangkaian resistor yang disusun secara paralel, resistansi totalnya adalah hasil pembagian dari semua nilai resistor yang terhubung secara paralel. Berbeda dengan rangkaian seri, pada konfigurasi paralel, setiap resistor terhubung pada kedua ujung yang sama sehingga tegangan pada masing-masing resistor adalah sama. Namun, arus yang mengalir melalui setiap resistor berbeda-beda, tergantung pada nilai resistansinya.

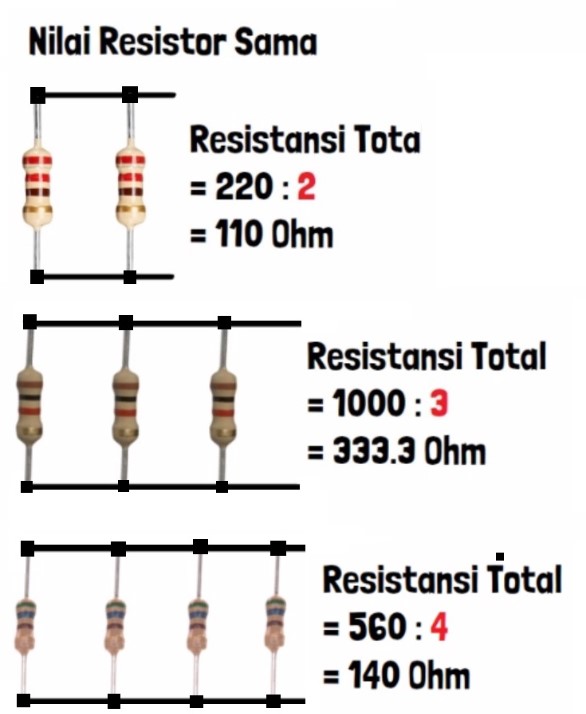

Misalnya saja, 2 buah resistor dengan nilai 220ohm dirangkai secara parallel, maka nilai totalnya adalah :

220 : 2 = 110 ohm.

3 buah resistor 1K Ohm dirangkai parallel akan menghasilkan nilai resistansi sebesar :

1000: 3 = 333.3 Ohm.

Dan 4 buah resistor 560 yang di parallel akan menghasilkan nilai total sebesar :

560 : 4 = 140 ohm.

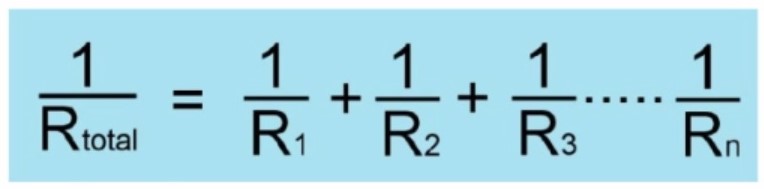

Lalu bagaiman jika nilai resistor berbeda ? Maka, rumusnya adalah

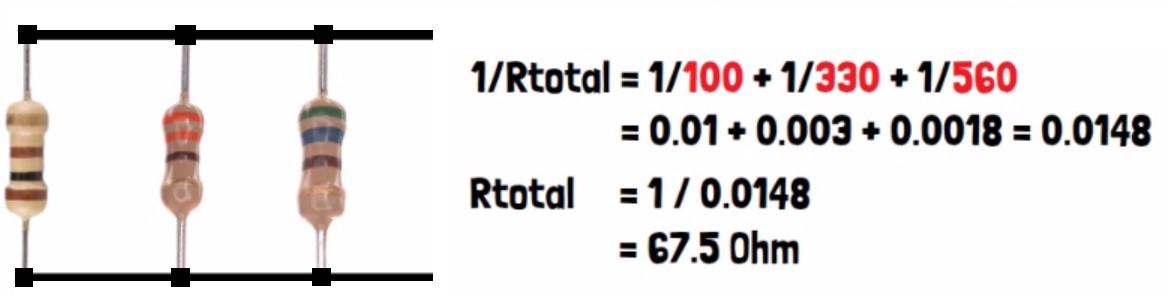

Misalnya saja, 3 buah resistor dengan nilai 100, 330, dan 560 dirangkai secara parallel, maka

Nilai totalnya adalah

1/Rtotal = 1/100+1/300+1/560
1/Rtotal = 0.01 + 0.003 + 0.0018 = 0.0148
1/Rtotal = 1 / 0.0148 = 67.5 Ohm.

BACA JUGA :

Penutup

Dalam dunia elektronika, pemahaman tentang rangkaian seri dan paralel resistor sangatlah penting, terutama bagi mereka yang ingin merancang atau memperbaiki perangkat elektronik.

Kedua konfigurasi ini memiliki karakteristik yang berbeda dalam mengatur tegangan dan arus, sehingga dapat diterapkan pada berbagai kebutuhan rangkaian.

Rangkaian seri efektif untuk membatasi arus dan membagi tegangan, sedangkan rangkaian paralel berguna untuk mempertahankan tegangan konstan dan membagi arus secara merata.

Dengan memahami cara menghitung resistansi total serta aplikasi praktis dari rangkaian seri dan paralel, kita dapat merancang sistem elektronik yang lebih efisien dan aman.

Diharapkan penjelasan dalam artikel ini dapat membantu memperdalam pemahaman mengenai rangkaian seri dan paralel resistor, sehingga kalian lebih percaya diri dalam mengaplikasikannya pada berbagai proyek elektronik.

Demikianlah artikel finoo.id yang membahas tentang √ Rangkaian Seri Paralel Resistor Yang Perlu Diketahui. Semoga artikel ini dapat bemanfaat dan terimakasih telah membaca artikel ini.
