Finoo.id – √ Skema Rangkaian Lampu Running LED Animasi Sederhana. Lampu running LED animasi adalah salah satu aplikasi menarik dari teknologi pencahayaan LED yang dapat menghasilkan efek visual yang dinamis dan menarik. Pada artikel ini, kita akan membahas tentang skema rangkaian lampu running LED animasi sederhana, yang dapat dibuat dengan menggunakan komponen-komponen elektronik dasar. Efek running LED ini sering digunakan pada berbagai media dekorasi, baik di rumah, kendaraan, maupun acara-acara tertentu untuk menarik perhatian. Proyek ini cocok untuk pemula yang ingin memahami cara kerja rangkaian elektronik dan memperkenalkan konsep dasar pengendalian lampu LED dengan pola tertentu.
Dalam artikel ini, kita akan membahas langkah-langkah pembuatan skema rangkaian tersebut, dimulai dari pemilihan komponen yang dibutuhkan hingga perancangan skema listrik yang mendasari pengoperasian lampu LED dengan animasi running. Dengan menggunakan mikrokontroler sederhana seperti Arduino, kita bisa mengontrol pola nyala LED secara otomatis, menciptakan efek animasi yang mulus. Proyek ini juga bisa menjadi dasar untuk pengembangan lebih lanjut, seperti menambahkan variasi warna, kontrol jarak jauh, atau penggunaan sensor gerak untuk menambah fungsionalitas pada rangkaian lampu running LED ini.
Pengertian Lampu Running LED
Lampu Running LED adalah jenis lampu yang menggunakan teknologi LED (Light Emitting Diode) untuk menciptakan efek cahaya yang bergerak secara dinamis, mirip dengan gerakan berjalan atau “running”. Lampu ini dirancang untuk menghasilkan pola cahaya yang menyala dan padam secara bergantian, sehingga menciptakan ilusi gerakan atau animasi yang menarik. Efek ini sangat populer di berbagai aplikasi, mulai dari hiasan dekoratif, aksesoris kendaraan seperti motor atau mobil, hingga penggunaan dalam instalasi seni atau reklame.
Keunggulan utama dari lampu running LED terletak pada kemampuannya untuk menghasilkan pola cahaya yang menarik tanpa membutuhkan banyak energi, karena LED adalah sumber cahaya yang efisien dan tahan lama. Selain itu, fleksibilitas dalam merancang animasi atau pola cahaya membuat lampu ini dapat disesuaikan dengan berbagai kebutuhan estetika atau fungsi, seperti untuk memperindah tampilan kendaraan, menciptakan efek visual pada acara, atau memberikan sinyal atau peringatan dengan cara yang lebih mencolok dan modern. Lampu Running LED juga sering digunakan dalam desain signage atau papan reklame, karena kemampuannya untuk menarik perhatian dan memberikan kesan dinamis.
Kegunaan Lampu Running LED
Lampu Running LED memiliki berbagai kegunaan yang dapat dimanfaatkan dalam kehidupan sehari-hari, mulai dari sektor dekorasi hingga aplikasi fungsional yang meningkatkan keselamatan. Berikut adalah beberapa kegunaan utama dari lampu Running LED:
1. Sebagai Aksesoris pada Motor
Salah satu penggunaan paling populer dari lampu Running LED adalah sebagai aksesoris pada motor. Lampu ini dapat dipasang di berbagai bagian motor, seperti di sekitar roda, spion, atau bagian bodi lainnya. Efek cahaya yang bergerak memberikan tampilan yang lebih dinamis dan modern pada motor, sekaligus meningkatkan visibilitas pengendara di jalan. Hal ini membantu motor menjadi lebih terlihat oleh pengendara lain, terutama di malam hari atau dalam kondisi cuaca buruk, sehingga mengurangi risiko kecelakaan.
2. Sebagai Hiasan dan Ornamen
Lampu Running LED sering digunakan untuk mempercantik tampilan berbagai objek atau tempat. Di rumah, lampu ini bisa dipasang sebagai hiasan dinding, dekorasi meja, atau sebagai bagian dari instalasi seni. Di luar ruangan, lampu ini juga digunakan untuk memperindah taman, pagar, atau patung, memberikan efek visual yang menarik. Selain itu, lampu ini juga banyak digunakan dalam dekorasi acara atau perayaan, seperti pesta, konser, atau festival, untuk menciptakan atmosfer yang lebih meriah.
3. Sebagai Lampu Berjalan pada Mobil untuk Meningkatkan Keamanan dan Keselamatan
Pada mobil, lampu Running LED sering digunakan sebagai lampu tkalian atau lampu berjalan yang terpasang di bagian depan atau belakang kendaraan. Penggunaan lampu ini sangat penting untuk meningkatkan keselamatan berkendara, terutama di malam hari atau saat cuaca buruk. Lampu dengan efek berjalan atau berkedip membantu meningkatkan visibilitas kendaraan, membuatnya lebih mudah dikenali oleh pengendara lain di jalan, sehingga mengurangi kemungkinan terjadinya tabrakan atau kecelakaan.
4. Sebagai Lampu untuk Berolahraga di Malam Hari
Lampu Running LED juga sangat berguna bagi individu yang berolahraga di malam hari atau di tempat dengan pencahayaan minim. Lampu ini dapat dipasang pada pakaian, topi, tas, sepatu, atau aksesori lain, sehingga memudahkan orang untuk tetap terlihat oleh pengendara atau pejalan kaki lain di sekitar mereka. Penggunaan lampu ini membantu meningkatkan keselamatan, terutama untuk pelari, pejalan kaki, atau pesepeda yang beraktivitas di luar ruangan pada malam hari. Dengan adanya cahaya yang bergerak, risiko kecelakaan dapat diminimalisir karena orang lain lebih mudah melihat keberadaan mereka.
Dengan berbagai kegunaan tersebut, lampu Running LED tidak hanya memberikan efek visual yang menarik, tetapi juga memiliki manfaat fungsional yang meningkatkan keselamatan dan kenyamanan dalam berbagai situasi.

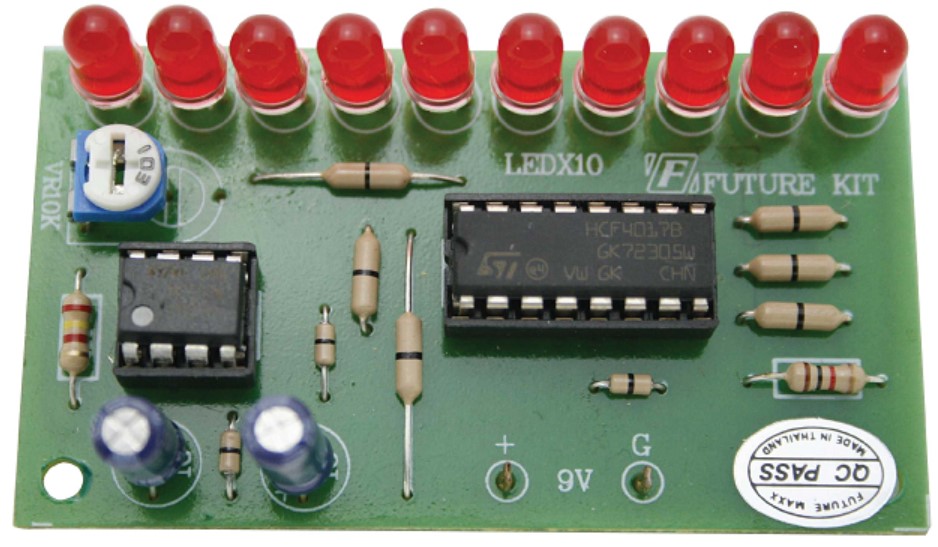

Skema Rangkaian Lampu Running LED Animasi Sederhana
Light Emitting Diode (LED) adalah komponen elektronik yang dapat menghasilkan cahaya ketika dialiri arus listrik. LED sering digunakan dalam berbagai aplikasi, seperti lampu penerangan, running text, dan indikator pada rangkaian elektronik tertentu.
Salah satu rangkaian yang populer menggunakan komponen LED adalah Running LED atau lampu berjalan. Rangkaian ini terdiri dari lampu LED yang disusun secara seri dan menyala secara bergantian, menciptakan efek seolah-olah lampu tersebut bergerak atau “running”. Beberapa orang juga menyebut rangkaian ini dengan nama “Knight Rider” karena tampilannya yang mirip dengan efek lampu pada mobil dalam serial TV tersebut.
Untuk membangun rangkaian Running LED, dapat digunakan kombinasi komponen seperti transistor dan kapasitor. Namun, jika jumlah LED yang digunakan sangat banyak, penggunaan komponen ini menjadi tidak efisien dan kompleks. Solusi yang lebih praktis adalah dengan memanfaatkan Integrated Circuit (IC), seperti IC NE 555 dan IC 4017.
IC 555 adalah salah satu komponen yang paling banyak digunakan di dunia, selain IC digital. Dikenal dengan julukan “IC Time Machine”, IC 555 berfungsi untuk menghasilkan sinyal digital dengan pengaturan periode high dan low yang dikendalikan oleh komponen eksternal seperti resistor dan kapasitor.
Di sisi lain, IC 4017 adalah IC tipe shift register, yang memiliki beberapa output yang aktif secara bergantian (shift). IC 4017 memiliki 10 pin output yang akan menyala bergantian setiap kali pin 14 menerima sinyal logika high.
Skematik Rangkaian
1. Rangkaian Dasar menggunakan 2 LED
Cara Kerja:
IC NE 555 berfungsi untuk menghasilkan pulsa digital (clock) dengan periode yang ditentukan oleh nilai komponen eksternal seperti VR1 (potensiometer), R2 (resistor), dan C2 (kapasitor). Pulsa ini menghasilkan sinyal logika yang berayun antara HIGH dan LOW pada pin 3 IC, yang merupakan pin output. Perubahan status HIGH dan LOW ini menciptakan sinyal digital yang dapat digunakan untuk mengendalikan komponen lain dalam rangkaian.
Pada rangkaian ini, Lampu D1 terhubung ke sumber tegangan VCC melalui resistor R3. Lampu D1 akan menyala ketika pin 3 IC menghasilkan logika LOW. Hal ini karena arus mengalir melalui R3 menuju D1 saat pin 3 berlogika LOW, sehingga LED D1 akan menyala. Sebaliknya, Lampu D2 terhubung ke Ground melalui resistor R4. Lampu D2 akan menyala ketika pin 3 IC berlogika HIGH, karena pin 3 memberikan tegangan tinggi yang mengalir melalui R4 dan mengaktifkan LED D2.
Pin 3 IC NE 555 menghasilkan sinyal logika HIGH dan LOW secara bergantian dengan kecepatan yang ditentukan oleh komponen yang terhubung pada IC (VR1, R2, dan C2). Akibatnya, Lampu D1 dan D2 akan menyala dan mati secara bergantian, menciptakan efek lampu berjalan atau “running light”. Proses ini berlangsung secara terus-menerus, dengan kedua lampu D1 dan D2 menyala dan padam dalam interval waktu yang telah ditentukan oleh nilai komponen yang digunakan, sehingga menciptakan efek visual yang dinamis.
2. Rangkaian Animasi LED Berjalan Menggunakan 10 Lampu
Cara Kerja:
IC NE 555 berfungsi menghasilkan pulsa digital (clock) dengan periode yang ditentukan oleh nilai komponen eksternal seperti VR1 (potensiometer), R2 (resistor), dan C2 (kapasitor). Pulsa ini akan menyebabkan pin 3 IC NE 555 menghasilkan sinyal logika yang bergantian antara HIGH dan LOW. Perubahan status HIGH dan LOW ini menghasilkan sinyal digital yang digunakan untuk mengendalikan rangkaian lebih lanjut.
Sinyal clock yang dihasilkan oleh IC NE 555 kemudian diteruskan ke pin 14 pada IC 4017, yang merupakan input untuk menerima sinyal logika. IC 4017 adalah IC tipe shift register yang memiliki 10 output, yaitu Q0 hingga Q9. Setiap kali sinyal logika HIGH diterima pada pin 14, IC 4017 akan mengaktifkan output Q0 sampai Q10 secara bergantian (shift), satu per satu, dengan urutan yang teratur. Output ini akan mengalirkan sinyal logika HIGH ke masing-masing pin output yang terhubung ke LED.
Setiap LED terhubung ke ground melalui resistor R3, yang berfungsi untuk membatasi arus yang mengalir ke LED agar tidak terlalu besar dan merusak komponen. Ketika pin output dari IC 4017 memberikan sinyal logika HIGH, LED yang terhubung dengan pin tersebut akan menyala. Karena output IC 4017 bergantian aktif secara shift, LED-LED yang terhubung ke masing-masing output (dari D1 hingga D10) akan menyala secara bergantian, menciptakan efek visual lampu berjalan yang menarik. Proses ini berlangsung terus-menerus, dengan LED menyala dan mati dalam urutan yang ditentukan oleh sinyal clock dari IC NE 555, sehingga menciptakan efek animasi yang dinamis pada rangkaian lampu LED.
3. Rangkaian Animasi LED Berjalan Kustom
Cara Kerja:
IC NE 555 berfungsi untuk menghasilkan pulsa digital (clock) dengan periode yang ditentukan oleh nilai komponen eksternal seperti VR1 (potensiometer), R1 (resistor), dan C2 (kapasitor). Ketika rangkaian diberi daya, IC 555 akan menghasilkan sinyal logika yang bergantian antara HIGH dan LOW pada pin 3-nya. Pulsa ini bertindak sebagai sinyal clock yang akan diteruskan ke pin 14 pada IC 4017, yang berfungsi untuk mengendalikan urutan pengaktifan output.
Sinyal clock dari IC 555 yang masuk ke pin 14 IC 4017 akan menyebabkan IC 4017 mengaktifkan output secara bergantian, dimulai dari Q0 hingga Q10. Setiap kali IC 4017 menerima sinyal logika HIGH, output Q0 sampai Q10 akan bergeser secara bergantian (shift) satu per satu. Ini akan mengaktifkan masing-masing LED yang terhubung ke pin output IC 4017 sesuai urutan. Pin output ini terhubung ke LED, sehingga ketika pin tertentu menerima logika HIGH, LED yang terhubung akan menyala.
Namun, saat output Q6 IC 4017 berlogika HIGH, sebuah sinyal Reset akan dikirimkan ke pin 15 IC 4017. Fungsi Reset ini menyebabkan rangkaian kembali ke kondisi awal, dengan output pertama, Q0, yang aktif lagi. Hal ini menciptakan efek lampu berjalan yang berulang, di mana LED akan menyala bergantian dari D1 sampai D6. Proses ini berlangsung terus-menerus, sehingga LED akan berganti menyala satu per satu, menciptakan animasi cahaya yang dinamis.
Jumlah LED yang digunakan dalam rangkaian ini dapat disesuaikan dengan kebutuhan, dengan minimum 2 LED dan maksimum 10 LED. Kunci utama dalam pengaturan jumlah LED terletak pada pengaturan pin 15 IC 4017 yang berfungsi sebagai Reset. Ketika Reset diaktifkan, shift register akan kembali ke kondisi awal, memungkinkan kalian untuk menambahkan atau mengurangi jumlah LED yang digunakan dalam rangkaian, sesuai dengan keinginan. Dengan cara ini, kalian dapat menyesuaikan panjang urutan LED yang menyala dan menciptakan efek visual yang sesuai dengan desain yang diinginkan.
BACA JUGA :
- Skema Rangkaian Lampu LED Berjalan 12 Volt Paling Mudah
- √ Contoh Skema Rangkaian Dimmer Kipas Angin Sederhana
- Cara Membuat Rangkaian Charger Aki Otomatis Paling Mudah
- Skema SMPS Gacun : Cara Membuat dan Daftar Komponennya
Penutup
Demikianlah pembahasan mengenai skema rangkaian lampu Running LED animasi sederhana. Dengan menggunakan komponen seperti IC NE 555 dan IC 4017, kita dapat membuat efek animasi cahaya yang dinamis, di mana lampu LED menyala secara bergantian, menciptakan tampilan yang menarik dan hidup.
Rangkaian ini tidak hanya sederhana dan efisien, tetapi juga dapat disesuaikan dengan berbagai kebutuhan, mulai dari dekorasi hingga meningkatkan visibilitas pada kendaraan atau perangkat lainnya.
Dengan pemahaman dasar tentang cara kerja komponen-komponen ini, kalian dapat bereksperimen dan mengembangkan lebih lanjut untuk menciptakan efek visual yang lebih kompleks atau menambah fungsionalitas lain, seperti pengendalian melalui mikrokontroler atau penambahan fitur-fitur canggih lainnya.
Semoga artikel finoo.id ini dapat memberikan wawasan yang bermanfaat dan menginspirasi kalian untuk mencoba membuat rangkaian lampu Running LED animasi sederhana ini dalam berbagai proyek elektronik kalian.
