Finoo.id – √ Skema Rangkaian Tester Penggerak Motor Servo Sederhana. Motor servo banyak digunakan dalam berbagai aplikasi elektronik dan robotika karena kemampuannya untuk mengontrol posisi secara presisi. Untuk memastikan motor servo berfungsi dengan baik sebelum dipasang ke dalam sistem utama, diperlukan alat pengujian sederhana yang mudah dirakit dan digunakan. Salah satu solusi praktis adalah membuat tester penggerak motor servo dengan skema rangkaian yang sederhana namun efektif.

Artikel ini akan membahas skema rangkaian tester motor servo yang dapat membantu kalian menguji performa servo tanpa memerlukan peralatan kompleks. Dengan menggunakan beberapa komponen dasar seperti potensiometer, resistor, dan sumber daya listrik, kalian bisa membuat alat ini sendiri di rumah. Simak penjelasan berikut untuk memahami komponen yang diperlukan, cara merakitnya, serta tips dalam penggunaannya.

Apa itu Motor Servo?

Motor servo adalah motor listrik khusus yang dirancang untuk memberikan kontrol presisi terhadap posisi, kecepatan, dan akselerasi. Berbeda dari motor biasa yang hanya berputar saat diberi tegangan, motor servo bekerja berdasarkan sistem kontrol umpan balik (feedback) tertutup. Sistem ini memungkinkan motor untuk secara otomatis mengoreksi posisinya berdasarkan sinyal yang diterima dan umpan balik yang dihasilkan oleh sensor internal. Dengan begitu, motor servo dapat mempertahankan posisi tertentu dengan sangat akurat atau bergerak ke posisi baru sesuai instruksi.

Dalam aplikasinya, motor servo biasanya digunakan di bidang robotika, otomasi industri, pesawat model (RC), dan berbagai perangkat elektronik yang membutuhkan gerakan terkontrol. Motor ini umumnya terdiri dari motor DC kecil, rangkaian kontrol, dan potensiometer yang berfungsi sebagai sensor posisi. Ketika sinyal kendali diberikan, motor akan bergerak hingga potensiometer menunjukkan bahwa posisi yang diinginkan telah tercapai. Kemampuan ini membuat motor servo menjadi pilihan utama dalam proyek-proyek yang membutuhkan presisi tinggi dan respons cepat.

Komponen Utama Motor Servo

Motor servo terdiri dari beberapa komponen penting yang bekerja sama untuk menghasilkan gerakan yang presisi dan terkontrol. Memahami fungsi masing-masing komponen ini sangat penting, terutama jika kalian ingin merancang, memperbaiki, atau menggunakan motor servo dalam proyek kalian. Berikut ini adalah beberapa komponen utama motor servo yang perlu diketahui:

1. Motor

Komponen utama dalam motor servo adalah motor listrik itu sendiri, yang bisa berupa motor DC atau motor AC, tergantung pada jenis servo. Motor ini berfungsi untuk menghasilkan torsi dan kecepatan yang diperlukan untuk menggerakkan beban. Motor DC lebih umum digunakan dalam servo kecil seperti yang ditemukan pada model RC dan robotika ringan, sedangkan motor AC biasanya digunakan untuk servo industri yang membutuhkan tenaga dan kekalianlan lebih besar.

2. Sensor Umpan Balik (Feedback Sensor)

Untuk memastikan akurasi gerakan, motor servo dilengkapi dengan sensor umpan balik seperti potensiometer, encoder optik, atau sensor magnetik. Sensor ini mendeteksi posisi sudut, kecepatan rotasi, atau bahkan arah gerakan motor. Informasi dari sensor ini dikirimkan ke sistem kontrol, yang kemudian menyesuaikan keluaran motor untuk mempertahankan atau mengubah posisinya sesuai instruksi.

3. Sistem Kontrol

Sistem kontrol adalah rangkaian elektronik yang mengolah sinyal dari sensor umpan balik dan membandingkannya dengan sinyal input yang diinginkan. Jika terdapat perbedaan antara posisi aktual dan posisi target, sistem ini akan mengatur arus atau tegangan ke motor untuk mengoreksi perbedaannya. Sistem kontrol inilah yang memungkinkan motor servo mencapai presisi tinggi, stabilitas, dan respons cepat terhadap perubahan sinyal perintah.

Dengan memahami fungsi dari setiap komponen ini, kalian dapat lebih mudah mengoptimalkan penggunaan motor servo dalam berbagai aplikasi, mulai dari proyek DIY hingga sistem industri canggih.

Contoh Aplikasi Motor Servo

Motor servo digunakan dalam berbagai bidang berkat kemampuannya mengontrol gerakan secara presisi. Baik di dunia industri, hobi, maupun perangkat sehari-hari, motor servo memainkan peran penting dalam meningkatkan kinerja dan akurasi sistem. Berikut ini beberapa contoh aplikasi motor servo yang umum dijumpai:

1. Industri

Di sektor industri, motor servo menjadi komponen utama dalam sistem otomasi. Mereka digunakan pada robot industri untuk menggerakkan lengan robot dengan akurasi tinggi, memungkinkan proses manufaktur seperti pengelasan, perakitan, dan pengepakan berjalan lebih efisien. Selain itu, motor servo juga diaplikasikan dalam mesin CNC (Computer Numerical Control) untuk mengendalikan pergerakan sumbu mesin dengan ketepatan luar biasa, serta dalam berbagai sistem otomatisasi pabrik yang memerlukan sinkronisasi gerakan cepat dan presisi.

2. Robotika

Dalam dunia robotika, motor servo berfungsi mengendalikan pergerakan sendi atau bagian tubuh robot. Setiap sambungan atau “joint” pada robot humanoid atau robot berkaki biasanya digerakkan oleh satu atau lebih motor servo, sehingga robot dapat bergerak dengan fleksibel dan stabil. Motor servo membantu robot melakukan gerakan kompleks seperti berjalan, memegang objek, hingga meniru gerakan manusia.

3. Mainan

Pada mainan, motor servo banyak digunakan dalam kendaraan remote control (RC) seperti mobil, pesawat, dan kapal. Servo ini bertugas menggerakkan roda kemudi, sayap, atau elemen kendali lainnya untuk memastikan kendaraan dapat bermanuver dengan akurat sesuai dengan perintah pengguna. Penggunaan motor servo di mainan membuat pengalaman mengendalikan kendaraan menjadi lebih responsif dan realistis.

4. Kamera

Dalam perangkat kamera modern, motor servo digunakan untuk mengontrol pergerakan lensa, termasuk fungsi fokus otomatis (autofocus) dan zoom. Dengan bantuan motor servo, kamera dapat mengatur fokus dengan cepat dan akurat saat merekam gambar atau video. Selain itu, motor servo juga digunakan dalam gimbal kamera untuk menstabilkan gambar dengan menyesuaikan posisi kamera secara real-time, sehingga hasil rekaman tetap halus meskipun kamera mengalami guncangan.

Dengan begitu banyak aplikasi, motor servo menjadi salah satu komponen yang tidak tergantikan dalam berbagai bidang teknologi modern.

Skema Rangkaian Tester Penggerak Motor Servo

Rangkaian penggerak motor servo umumnya dibuat menggunakan mikrokontroler seperti Arduino atau AVR. Namun, sebenarnya rangkaian ini juga bisa dirancang dengan komponen sederhana tanpa perlu pemrograman, yaitu dengan menggunakan IC 555.

IC 555, yang sering dijuluki sebagai IC Time Machine, berfungsi untuk menghasilkan pulsa digital atau sinyal PWM (Pulse Width Modulation). Sinyal ini dapat diatur dengan mudah menggunakan komponen eksternal seperti resistor dan kapasitor, sehingga IC 555 menjadi pilihan praktis untuk berbagai aplikasi pengendalian sederhana.

Skematik Rangkaian

Dalam pembuatan tester penggerak motor servo sederhana, terdapat dua pendekatan utama yang bisa digunakan, yaitu menggunakan saklar dan potensiometer. Keduanya memanfaatkan IC 555 sebagai penghasil sinyal PWM untuk mengendalikan posisi motor servo.

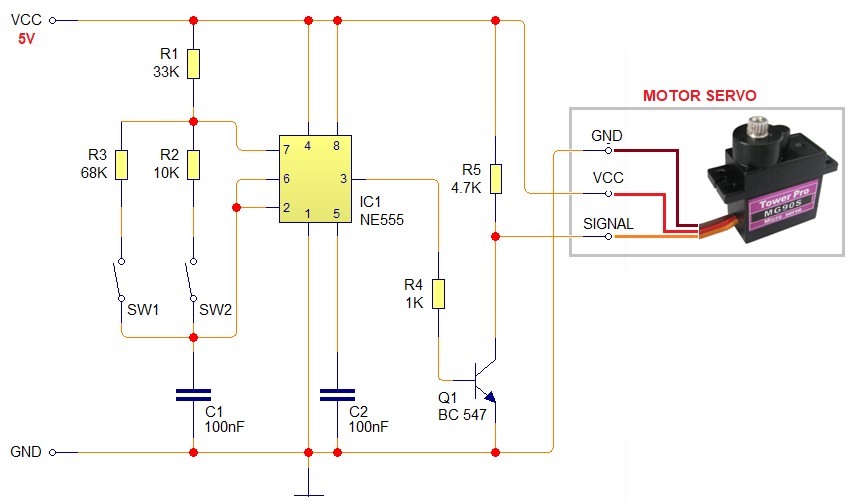

1. Skema Tester Penggerak Motor Servo Menggunakan Saklar

Pada skema ini, rangkaian menggunakan dua buah saklar push button sebagai pemilih sinyal input ke IC 555. Setiap saklar terhubung ke konfigurasi resistor tertentu yang mengatur lebar pulsa (duty cycle) dari sinyal PWM yang dihasilkan. Ketika Saklar 1 ditekan, IC 555 menghasilkan sinyal PWM yang menggerakkan servo ke posisi 0⁰. Sebaliknya, saat Saklar 2 ditekan, motor servo akan bergerak ke posisi 180⁰. Pergerakan motor hanya berlangsung selama saklar ditekan, sehingga kontrol posisi bersifat sementara. Skema ini cocok untuk pengujian cepat posisi ekstrem motor servo tanpa perlu peralatan tambahan yang rumit.

2. Skema Tester Penggerak Servo Menggunakan Potensiometer

Pada skema ini, potensiometer digunakan untuk menggantikan fungsi saklar. Potensiometer dihubungkan ke IC 555 untuk mengatur waktu kerja (duty cycle) dari sinyal PWM secara kontinu. Dengan memutar potensiometer, pengguna dapat mengubah sudut sinyal PWM, sehingga motor servo bergerak sesuai dengan putaran potensiometer. Semakin besar nilai resistansi potensiometer, semakin lebar pulsa yang dihasilkan, dan sudut putaran motor servo akan berubah secara halus. Skema ini lebih fleksibel karena memungkinkan kontrol penuh terhadap seluruh rentang sudut putar motor servo, mulai dari 0⁰ hingga 180⁰.

Kedua skema ini relatif mudah dirakit, hemat biaya, dan sangat efektif untuk keperluan pengujian atau proyek DIY sederhana yang berhubungan dengan motor servo.

BACA JUGA :

Penutup

Demikian pembahasan mengenai Skema Rangkaian Tester Penggerak Motor Servo Sederhana. Dengan menggunakan komponen dasar seperti IC 555, saklar, atau potensiometer, kita bisa membuat alat sederhana untuk menguji kinerja motor servo tanpa perlu mikrokontroler atau pemrograman yang rumit.

Selain hemat biaya, rangkaian ini juga mudah dirakit dan sangat cocok untuk keperluan belajar atau proyek DIY.

Semoga artikel finoo.id ini dapat bermanfaat dan bisa menjadi referensi bagi kalian yang ingin memahami cara kerja motor servo lebih dalam. Jangan ragu untuk bereksperimen dan mengembangkan rangkaian sesuai kebutuhan kalian. Selamat mencoba!
